Rem Tekan Hidrolik 3 Meter 160 Ton Mesin Bending Cnc Wc67y Berkualitas Tinggi

Deskripsi Produk

Rem tekan hidrolik mesin bending cnc dengan backgauge presisi, motor servo, perlindungan keselamatan, penjepit cepat, sekrup bola dan panduan linier. Semua dari Jerman, AMERIKA SERIKAT, Belanda, Italia bagian Merek. Ketebalan dan panjang tikungan dapat dibuat khusus.

Pengukur belakang presisi tinggi

Grafik yang dapat dipotong

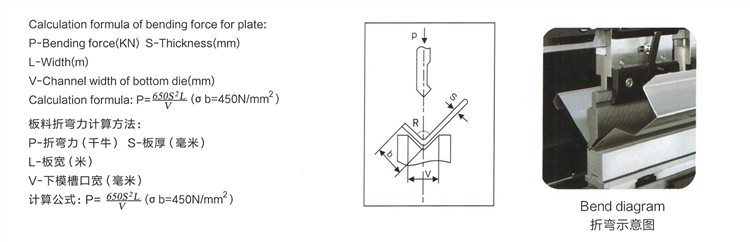

Metode perhitungan gaya lentur lembaran

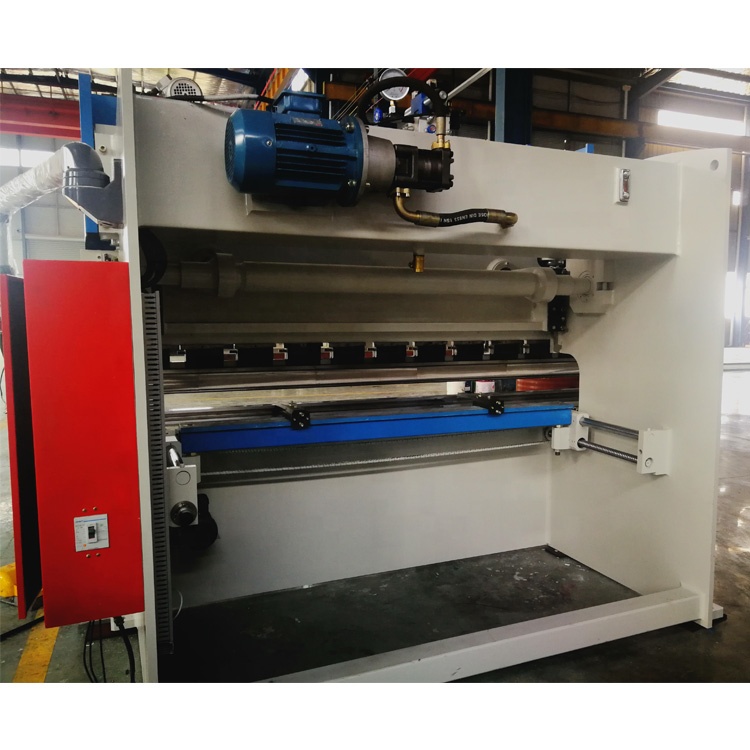

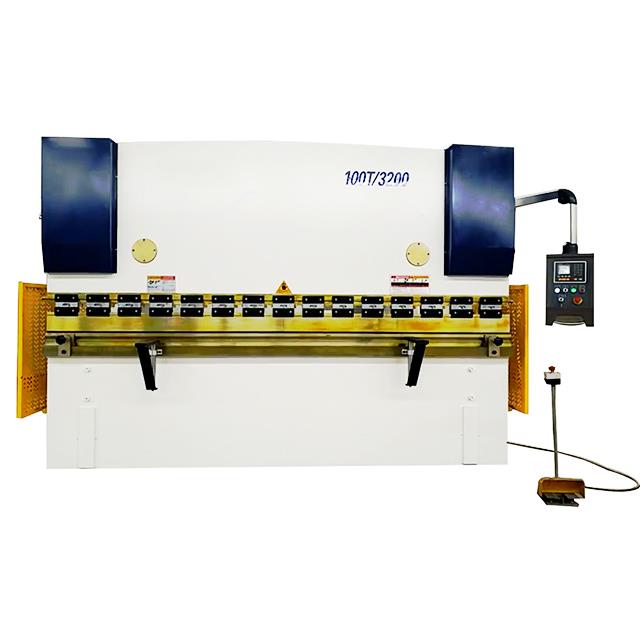

WC67Y/K tekan rem

Kontrol motor servo
Simpan hingga 100 program
Hingga 25 tikungan per program
Pustaka alat & Program alat
Program sudut Bending otomatis
Ram lebih tinggi dan kecepatan backgahge
Akurasi pembengkokan dan pemosisian yang lebih tinggi

Fitur WC67Y/K

Seluruh struktur mesin yang dilas mencapai kekakuan tinggi; mesin ini dirancang oleh perangkat lunak ANSYS yang dapat memastikan keandalan dan ketepatan rem tekan.
Motor untuk backgauge dikendalikan oleh inverter, yang dapat mencapai akurasi posisi backguage dan ram yang tinggi dengan mengubah frekuensi dan tegangan motor.

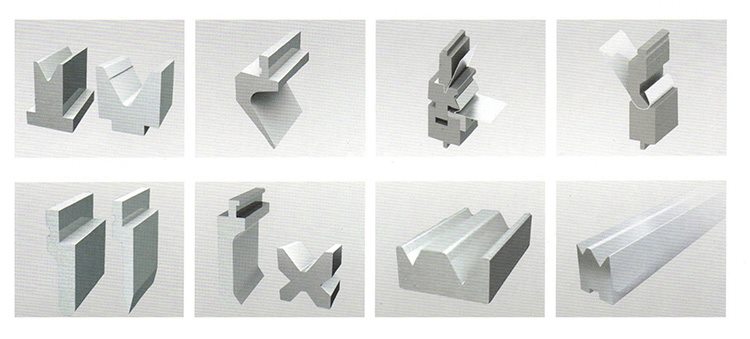

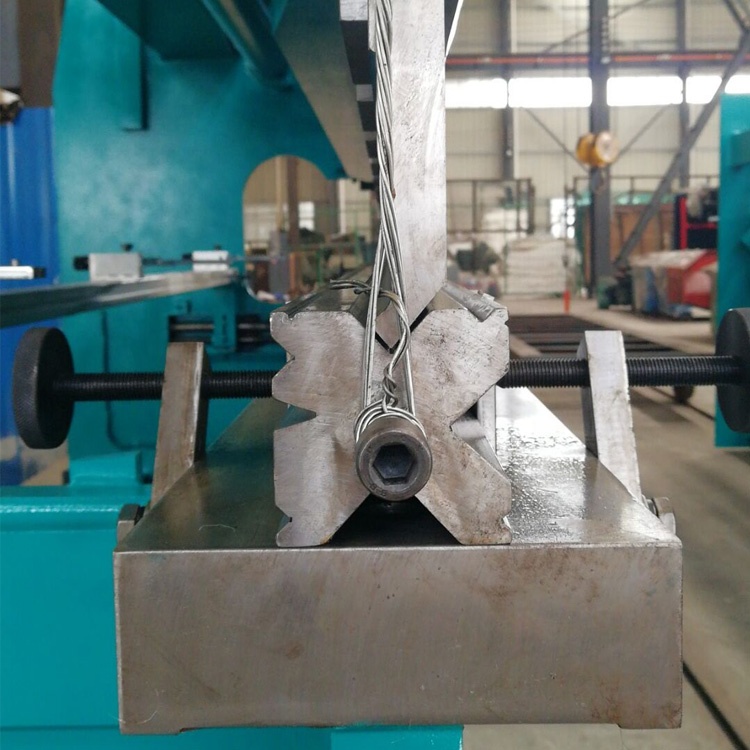

Punch dan die yang berbeda adalah opsional sesuai dengan kebutuhan pelanggan, seperti Multi-V die, radius die, gooseneck die, dll. Satu set punch dan die standar lengkap akan disertakan secara gratis.
Sumbu X (Backgahge) dan sumbu Y (langkah Ram atau langkah silinder) dapat diprogram oleh pengontrol sistem E21, yang dapat menyimpan hingga 40 kelompok program. Pelindung keamanan logam samping dan belakang memenuhi standar keselamatan Eropa.
Overload hidraulik dapat dilindungi oleh katup luapan, Tekanan sistem dapat diatur dengan sakelar tekanan dengan mudah.
Sakelar kaki dengan tombol darurat dapat menghentikan mesin segera saat terjadi kecelakaan.

Jenis	Tekanan nominal	Panjang meja kerja	Spasi kolom	Kedalaman Tenggorokan	Geser Stroke	Maks Terbuka	Tenaga motor	Ukuran
Jenis	KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300 × 1500 × 2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600 × 1500 × 2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600 × 1600 × 2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100 × 1700 × 2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100 × 2100 × 3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

WE67K tekan rem

WE67K Series Electro-hydraulic Servo Press Brake Mesin Bending CNC mengadopsi pengelasan integral dan struktur pemrosesan integral.

Komponen utama bodi dianalisis dengan perangkat lunak analisis elemen hingga ANSYS, yang memastikan keandalan dan akurasi keseluruhan alat mesin.

Silinder oli utama di kedua sisi menerobos mode kontrol stroke dari mesin bending tipe baffle mekanis tradisional dan mengadopsi mode kontrol loop tertutup yang terdiri dari katup servo elektro-hidraulik yang diimpor dari Jerman dan penggaris kisi yang diimpor dari Jerman.

Fitur WE67YK

Konfigurasi Lanjut, presisi tinggi dan efisiensi tinggi rem tekan hidrolik CNC
Struktur pengelasan holistik

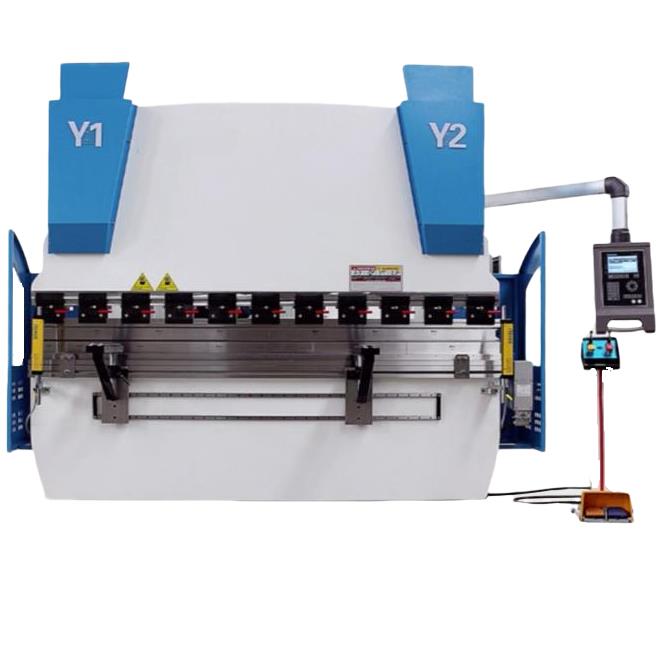

Sistem servo elektro-hidraulik, loop tertutup mengontrol sinkronisasi slider
Mekanisme mahkota ganda
Konfigurasi standar dengan 3 sumbu:
Y1 (atas-bawah silinder kiri)
Y2 (atas-bawah silinder kanan)
X (maju-mundur dari backguge)
V (mahkota hidrolik)

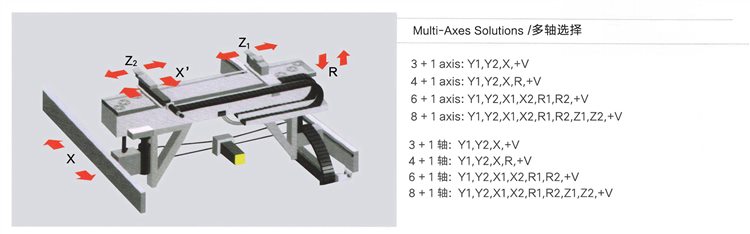

Sistem Backgauge Opsional:
4 sumbu Backgauge (X. R, Z1. Z2)
5 sumbu Backgauge (XR Z1. Z2,X')
6 sumbu Backgauge (X1. X2. R1. R2, Z1. Z2)

Jenis	Tekanan nominal	Panjang meja kerja	Spasi kolom	Kedalaman Tenggorokan	Geser Stroke	Maks Terbuka	Tenaga motor	Ukuran
Jenis	KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300 × 1500 × 2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600 × 1500 × 2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600 × 1600 × 2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100 × 1700 × 2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100 × 2100 × 3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

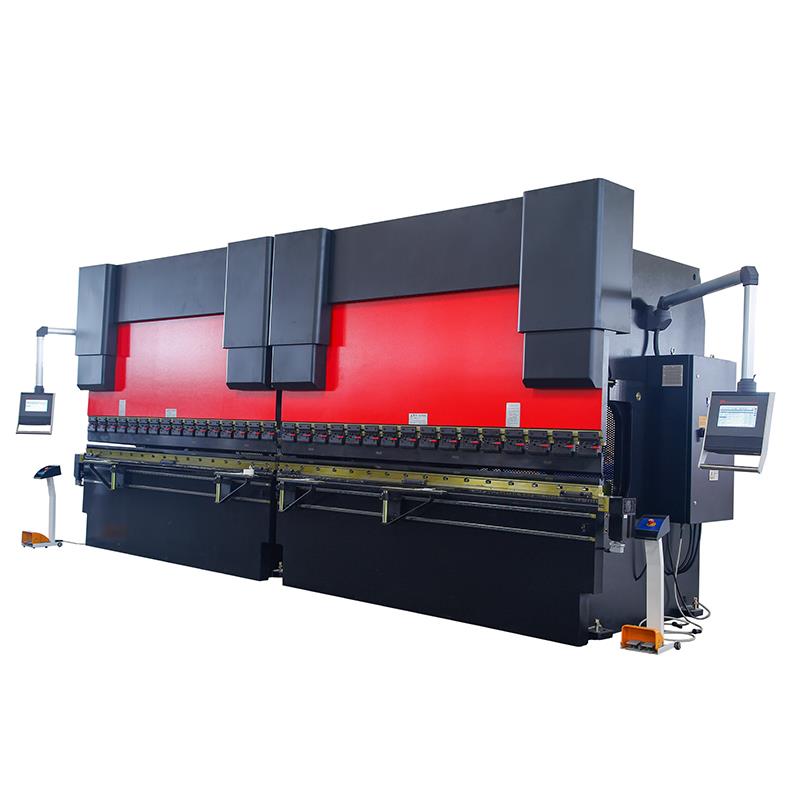

Rem Tekan Tandem

Dua (WC67Y/WE67K) mainframe dipilih untuk mengonfigurasi peralatan sinkron tautan dua mesin.
Mesin bending gabungan mesin ganda dapat memproses benda kerja super panjang, sangat cocok untuk konstruksi kota, tiang lampu jalan raya, tiang listrik dan sebagainya.
Kedua jenis mesin perkakas juga dapat digunakan secara terpisah untuk meningkatkan efisiensi produksi dan dilengkapi dengan mekanisme kompensasi defleksi.
Mekanisme sinkron mengadopsi servo cair mekanis dan blok mekanis.
Mesin ini dipadukan dengan dua set rem tekan 400 ton.
Kontrol tandem mencapai kerja sinkron. Mesin tunggal digabungkan dengan meja kerja, papan dinding kanan dan kiri.
Karena transportasi, kami mengadopsi struktur rakitan. Rak memiliki kekakuan yang kuat, dua silinder dipasang di papan dinding kanan dan kiri, sistem hidrolik berada di bawah aksi sistem kelistrikan, drive ram bekerja ke bawah. Pada ram terdapat die atas, saat die atas dan die bawah disentuh, sistem akan menaikkan tekanan dan membentuk benda kerja.

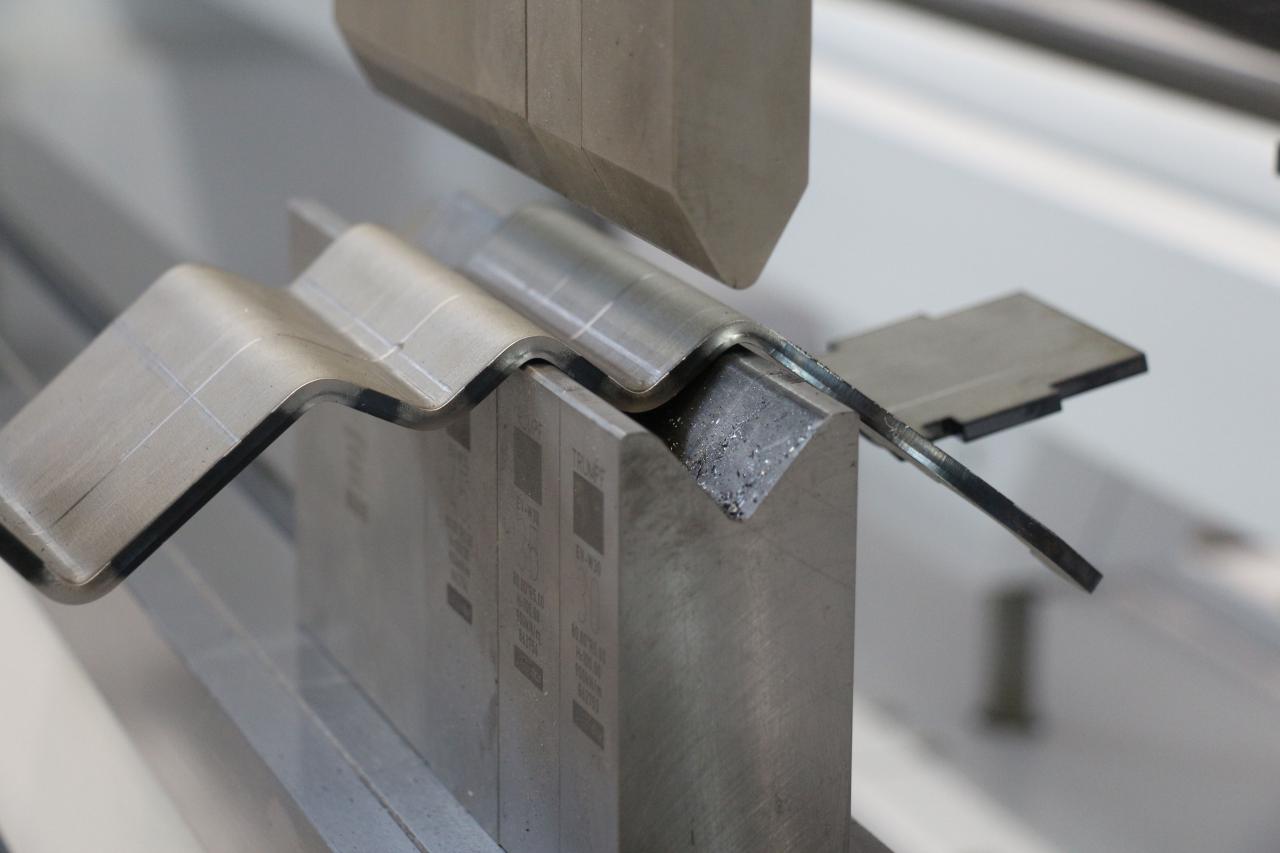

Dengan cetakan yang berbeda dan di bawah jenis tekukan yang berbeda, ia bisa mendapatkan bentuk benda kerja yang berbeda. Kualitasnya stabil dan
dapat diandalkan.

Jenis	Tekanan nominal	Panjang meja kerja	Spasi kolom	Kedalaman Tenggorokan	Geser Stroke	Maks Terbuka
Jenis	KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Apa produk utama kami?

A1: Perusahaan kami adalah mesin pengolah lembaran logam profesional oleh RAYMAX. Berkonsentrasi pada mesin press empat kolom, mesin press pintu embossing, mesin bending, mesin geser, mesin pemotong plasma cnc, mesin rolling, mesin punching, pekerja besi hidrolik, peralatan las. Semua mesin ini akan diselesaikan untuk tangki, panci, troli, dll.

Q2. Kapan saya bisa mendapatkan harganya?

A2: Kami biasanya menawarkan kutipan dalam waktu 8 jam, Untuk penawaran mendesak, silakan kontak dengan kami untuk penawaran khusus.

Q3. Apa itu Istilah Perdagangan?

A3: Kami menerima Ex-work factory, FOB Dalian, CNF atau CIF, sebagai kebutuhan Anda.

Q4. Berapa lama waktu terkemuka Produksi kami?

A4: Itu tergantung pada jenis peralatan.
Kami sering mengirimkan barang dalam waktu 35 hari.

Q5. Apa istilah Pembayaran?

A5: Oleh T/T sebelum pengiriman atau L/C pada pandangan.

Q6. Selama pengiriman, jika ada kerusakan pada produk, bagaimana Anda mendapatkan penggantian?

A6: Pertama, kita harus menyelidiki penyebab kerusakan. Pada saat yang sama, kami akan mengklaim asuransi sendiri atau membantu pembeli.
Kedua kami akan mengirimkan pengganti kepada pembeli. Orang yang bertanggung jawab atas kerusakan di atas akan menanggung biaya penggantian.

Q7. Apa istilah kemasan Anda?

A7: Pengepakan: paket layak ekspor yang cocok untuk transportasi kontainer.
Kasus kayu, palet besi, film plastik dll.

Q8. Apakah Anda menguji semua barang Anda sebelum pengiriman?

A8: Ya, kami memiliki tes 100% sebelum pengiriman.

Q9: Di mana pabrik Anda berada?

A9: Pabrik kami terletak di Dalian, provinsi Liaoning.

Q10: Apa garansi Anda?

A10: Garansi: 24 bulan setelah komersial berjalan atau 18 bulan dari tanggal pengiriman, tergantung pada masa kadaluwarsa sebelumnya.

Q11: Dapatkah Anda mengatur inspeksi pra-pengiriman tiga puluh pihak?

A11: Inspeksi pra-pengiriman: Inspeksi pra-pengiriman pemasok adalah Final; pemeriksaan pra-pengiriman oleh Pihak ketiga atas biaya pembeli.

Q12: Bisakah kita melakukan logo OEM kami?

A12: Ya, untuk produk dengan gambar yang Anda berikan, tentu saja kami menerapkan logo Anda ",

rincian

Langkah Geser (mm): 320 mm
Level Otomatis: Semi-otomatis
Kedalaman Tenggorokan (mm): 450 mm
Tipe Mesin: Batang Torsi, Rem Tekan
Panjang Meja Kerja (mm): 3200
Lebar Meja Kerja (mm): 400 mm
Dimensi: 3260*3100*3800mm
Kondisi: Baru
Bahan / Olahan Logam: Kuningan / Tembaga, Baja Tahan Karat, PADUAN, Baja karbon, Aluminium
Otomatisasi: Otomatis
Layanan Ekstra: Permesinan
Berat (KG): 44000
Daya Motor (kw): 37 kw
Poin Penjualan Utama: Otomatis
Garansi: 1 Tahun
Industri yang Berlaku: Toko Bahan Bangunan, Bengkel Mesin, Pabrik Manufaktur, Peternakan, Ritel, Pekerjaan Konstruksi, Perusahaan Periklanan
Lokasi Showroom: Amerika Serikat, Brasil, Peru, Thailand, Argentina, Chili, Kolombia, Aljazair
Jenis Pemasaran: Produk Baru 2020
Laporan Uji Mesin: Disediakan
Inspeksi keluar video: Disediakan
Garansi komponen inti: 1 Tahun
Komponen Inti: Bantalan, Motor, Pompa, Roda Gigi, PLC, Bejana tekan, Mesin, Lainnya, Gearbox
Kekuatan: Hidrolik
Bahan Baku: Lembar / Plat Rolling
Layanan Purna Jual yang Disediakan: Insinyur tersedia untuk memperbaiki mesin di luar negeri, Suku cadang gratis, Instalasi lapangan, commissioning dan pelatihan, Layanan pemeliharaan dan perbaikan lapangan, Dukungan teknis video, Dukungan online
Nama: tekan harga mesin rem
KONTROLER: ESTUN E21s
Kontrol: inverter frekuensi motor AC
Kedalaman Tenggorokan: 450mm
Mengetik: Alat Bending Hidrolik
Aplikasi: Pelat Stainless Bending
Sertifikasi: ce
Layanan Setelah Garansi: Dukungan teknis video, Dukungan online
