15t 40t 80t 100t Mesin Press Rem Hidrolik Cnc Bending

Tekan Rem / Mesin Bending

rem tekan hidrolik mesin bending cnc dengan backgauge presisi, motor servo, perlindungan keselamatan, penjepit cepat, sekrup bola dan panduan linier. Semua dari bagian merek Jerman, AS, Belanda, Italia. Ketebalan dan panjang tikungan dapat dibuat khusus.

Grafik yang dapat dipotong

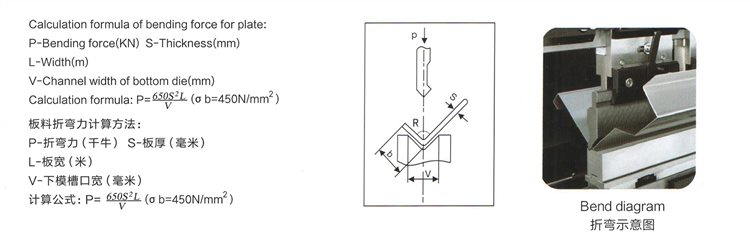

Bagan Gaya untuk Rem Tekan

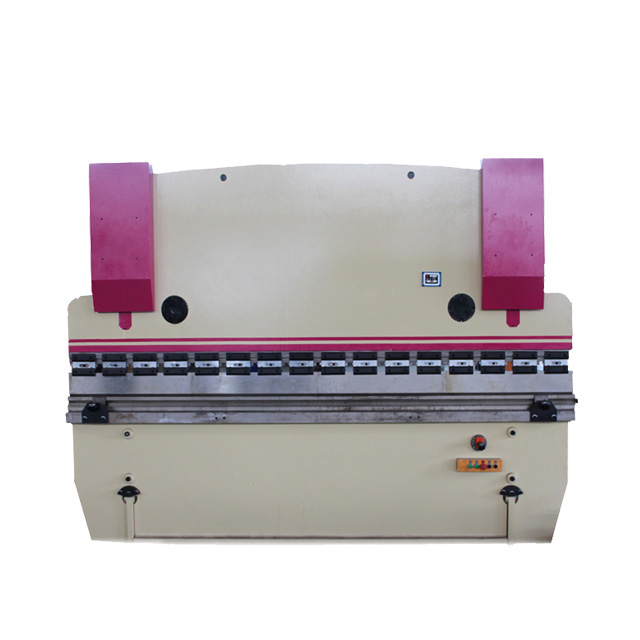

WC67Y/K tekan rem

●Kontrol motor servo

●Menyimpan hingga 100 program

●Hingga 25 tikungan per program

●Perpustakaan alat & Program alat

●Program sudut Bending otomatis

●Ram lebih tinggi dan kecepatan backgahge

●Akurasi pembengkokan dan pemosisian yang lebih tinggi

Fitur WC 67Y/K

Seluruh struktur mesin yang dilas mencapai kekakuan tinggi; mesin ini dirancang oleh perangkat lunak ANSYS yang dapat memastikan keandalan dan ketepatan rem tekan.

Motor untuk backgauge dikendalikan oleh inverter, yang dapat mencapai akurasi posisi backguage dan ram yang tinggi dengan mengubah frekuensi dan tegangan motor.

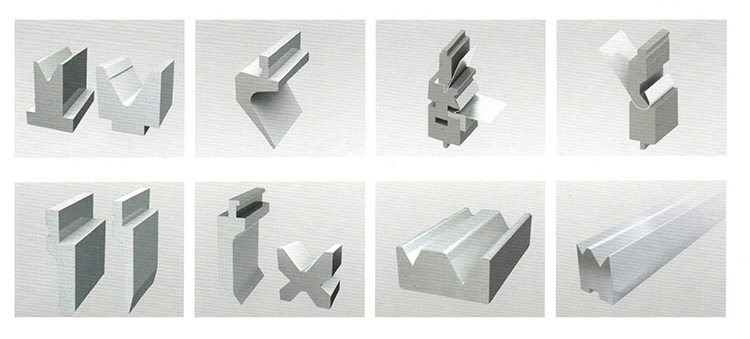

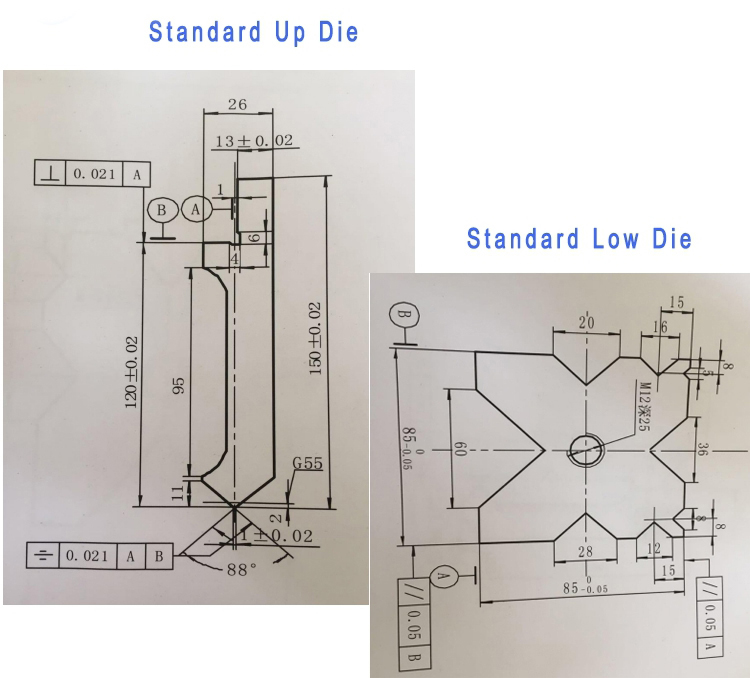

Punch dan die yang berbeda adalah opsional sesuai dengan kebutuhan pelanggan, seperti Multi-V die, radius die, gooseneck die, dll. Satu set punch dan die standar lengkap akan disertakan secara gratis.

Sumbu X (Backgahge) dan sumbu Y (langkah Ram atau langkah silinder) dapat diprogram oleh pengontrol sistem E21, yang dapat menyimpan hingga 40 kelompok program. Pelindung keamanan logam samping dan belakang memenuhi standar keselamatan Eropa.

Overload hidraulik dapat dilindungi oleh katup luapan, Tekanan sistem dapat diatur dengan sakelar tekanan dengan mudah.

Sakelar kaki dengan tombol darurat dapat menghentikan mesin segera saat terjadi kecelakaan.

Jenis	Tekanan nominal	Panjang meja kerja	Spasi kolom	Kedalaman Tenggorokan	Geser Stroke	Maks Terbuka	Tenaga motor	Ukuran
Jenis	KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300 × 1500 × 2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600 × 1500 × 2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600 × 1600 × 2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100 × 1700 × 2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100 × 2100 × 3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

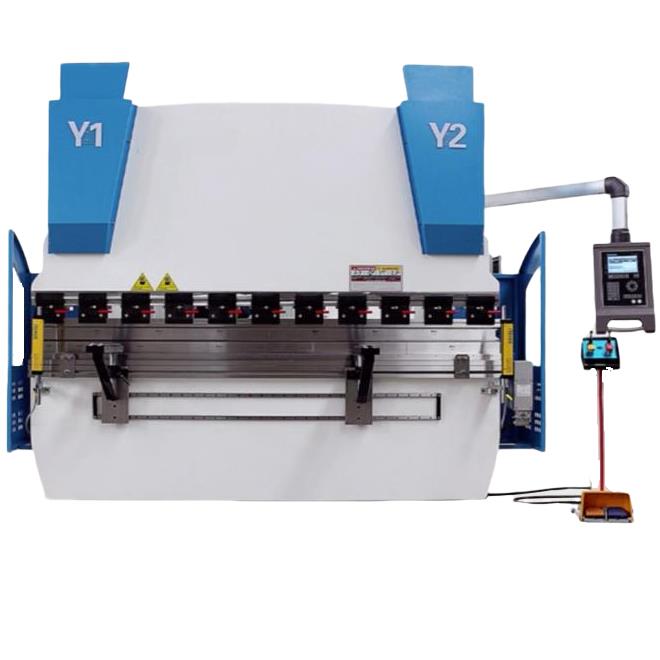

WE67K Series Electro-hydraulic Servo Press Brake CNC Bending Machine

WE67K Series Electro-hydraulic Servo Press Brake Mesin Bending CNC mengadopsi pengelasan integral dan struktur pemrosesan integral.

Komponen utama bodi dianalisis dengan perangkat lunak analisis elemen hingga ANSYS, yang memastikan keandalan dan
akurasi keseluruhan alat mesin.

Silinder oli utama di kedua sisi menerobos mode kontrol stroke dari tipe baffle mekanis tradisional;
mesin dan mengadopsi mode kontrol loop tertutup yang terdiri dari katup servo elektro-hidraulik yang diimpor dari Jerman dan penggaris kisi yang diimpor dari Jerman.

Fitur WE67YK

●Konfigurasi Lanjut, presisi tinggi, dan rem tekan hidrolik CNC efisiensi tinggi

●Struktur pengelasan holistik

●Sistem servo elektro-hidraulik, loop tertutup mengontrol sinkronisasi slider

●Mekanisme mahkota ganda

●Konfigurasi standar dengan 3 sumbu:
Y1 (atas-bawah silinder kiri)
Y2 (atas-bawah silinder kanan)
X (maju-mundur dari backguge)
V (mahkota hidrolik)

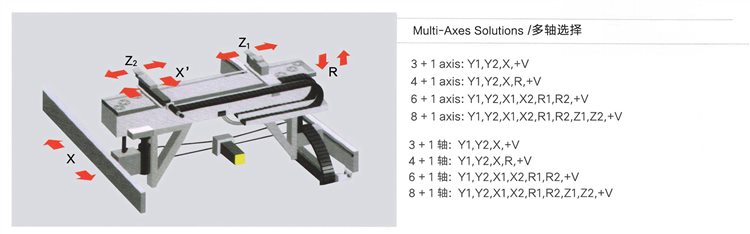

●Sistem Backgauge Opsional:
4 sumbu Backgauge (X. R, Z1. Z2)
5 sumbu Backgauge (XR Z1. Z2,X')
6 sumbu Backgauge (X1. X2. R1. R2, Z1. Z2)

Jenis	Tekanan nominal	Panjang meja kerja	Spasi kolom	Kedalaman Tenggorokan	Geser Stroke	Maks Terbuka	Tenaga motor	Ukuran
Jenis	KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300 × 1500 × 2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600 × 1500 × 2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600 × 1600 × 2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100 × 1700 × 2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100 × 2100 × 3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

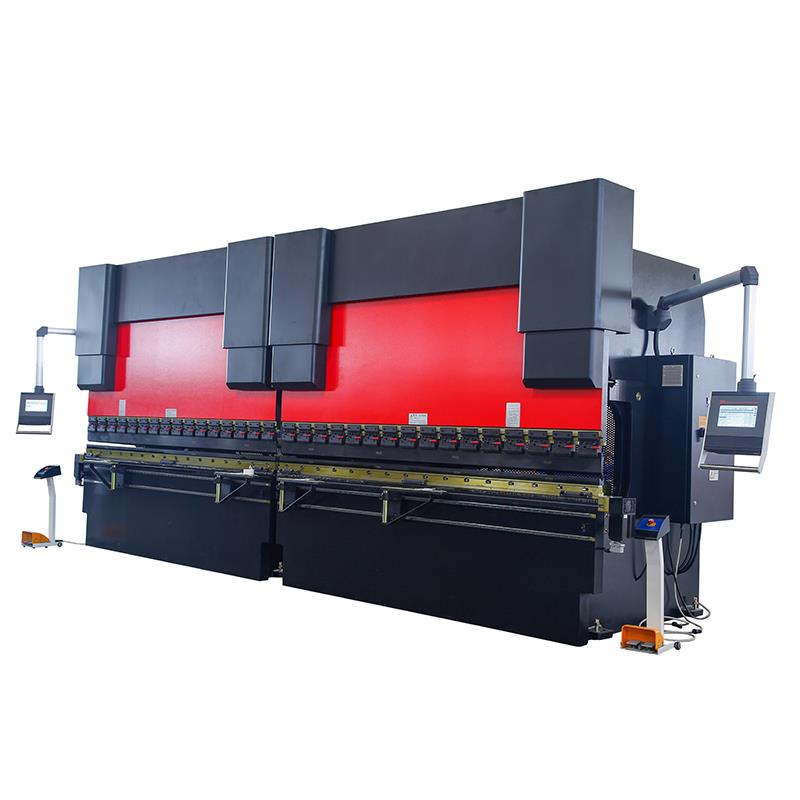

Rem tekan dua kali

Dua (WC67Y/WE67K) mainframe dipilih untuk mengonfigurasi peralatan sinkron tautan dua mesin.

Mesin bending gabungan mesin ganda dapat memproses benda kerja super panjang, sangat cocok untuk konstruksi kota, tiang lampu jalan raya, tiang listrik dan sebagainya.

Kedua jenis peralatan mesin juga dapat digunakan secara terpisah untuk meningkatkan efisiensi produksi dan dilengkapi dengan defleksi
mekanisme kompensasi.

Mekanisme sinkron mengadopsi servo cair mekanis dan blok mekanis. ●Mesin ini digabungkan dengan dua set rem tekan 400 ton.

Kontrol tandem mencapai kerja sinkron. Mesin tunggal digabungkan dengan meja kerja, papan dinding kanan dan kiri.

Karena transportasi, kami mengadopsi struktur rakitan. Rak memiliki kekakuan yang kuat, dua silinder dipasang di papan dinding kanan dan kiri, sistem hidrolik berada di bawah aksi sistem kelistrikan, drive ram bekerja ke bawah. Pada ram terdapat die atas, saat die atas dan die bawah disentuh, sistem akan menaikkan tekanan dan membentuk benda kerja.

Dengan cetakan yang berbeda dan di bawah jenis tekukan yang berbeda, ia bisa mendapatkan bentuk benda kerja yang berbeda. Kualitasnya stabil dan
dapat diandalkan.

Jenis	Tekanan nominal	Panjang meja kerja	Spasi kolom	Kedalaman Tenggorokan	Geser Stroke	Maks Terbuka
Jenis	KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Apakah perusahaan Anda menerima penawaran khusus, kami memiliki kebutuhan khusus.

RAYMAX adalah perusahaan yang berfokus pada penelitian dan pembuatan mesin cnc modular. Kami memiliki pengalaman yang sangat kaya dan kemampuan penelitian dan pengembangan alat mesin yang kuat. Kami sangat bersedia untuk menawarkan kepada Anda peralatan yang sangat efisien yang disesuaikan selama Anda memiliki sejumlah kebutuhan tertentu.

2. Sertifikat apa yang didapat mesin di perusahaan Anda?

Kami telah melewati Persetujuan Sistem Mutu ISO9001 dan Sertifikasi CE.

3. Apakah Anda memiliki daftar harga untuk konfigurasi opsional?

Kami memiliki berbagai konfigurasi dan begitu banyak spesifikasi yang berbeda, jadi kami tidak dapat menawarkan daftar harga kepada Anda. Silakan hubungi teknisi penjualan kami jika Anda tertarik dengan konfigurasi spesifik tertentu.

4. Apakah perusahaan Anda menerima harga CIF?

Harga CIF sudah termasuk biaya pengiriman mesin cnc yang perlu dikutip sesuai dengan pelabuhan tujuan yang berbeda dan berbagai bulan yang berbeda. Silahkan hubungi kami jika Anda memiliki kebutuhan tersebut. Harga CIF juga termasuk premi laut yaitu 2‰ dari 1.1*jumlah total.

5. Jika insinyur Anda datang ke negara kami untuk memperbaiki mesin dan melakukan beberapa pelatihan, berapa biayanya?

Biaya tersebut terutama terdiri dari biaya tiket pesawat pulang pergi, papan dan penginapan serta biaya v isa. Biaya staf adalah
100USD/hari/orang, biasanya, ini adalah pekerjaan dua orang. Tapi itu akan tergantung pada peralatan besar atau instalasi dan debugging seluruh lini.

6. Apa garansinya?

Garansi 12 bulan terhitung sejak mesin tiba di pelabuhan importir.

7. Apa metode transportasi Anda?

Untuk sebagian besar negara, kami akan mengangkut mesin kami melalui laut, seperti untuk negara-negara pedalaman, kami dapat menggunakan transportasi kereta api atau jalan raya. Mesin cnc yang diekspor semuanya dikemas dengan kotak kayu yang dapat diperbaiki menjadi 40 HQ.

8. Jika mesin tidak bergaransi, bagaimana cara membebankan biaya aksesori?

Untuk mesin di luar garansi yang membutuhkan suku cadang, kami akan mengenakan biaya sesuai dengan kutipan suku cadang. Jika Anda memiliki pertanyaan, silakan email kami untuk konsultasi.

9. Apa yang akan saya lakukan untuk kegagalan mesin?

Jika kerusakan mesin dan pengguna tidak dapat menyelesaikannya, silakan kirim email kepada kami untuk konsultasi. Departemen layanan kami akan merespons dalam waktu 24 jam.

10. Bagaimana cara menentukan garansi mesin? Kapan Anda mulai mengatur waktu?

Kami mengidentifikasi garansi berdasarkan nomor pabrik. Waktu garansi dihitung mulai setelah commissioning dan penerimaan peralatan. Jika Anda memiliki pertanyaan, silakan email kami untuk konsultasi.

11. Berapa lama masa garansi alat mesin?

Komitmen kami untuk mesin klien adalah garansi satu tahun. Untuk pembelian pengguna, terdaftar sebagai anggota di situs web ini, dengan nomor pabrik mesin, Anda dapat menikmati perpanjangan garansi 3 bulan. Untuk detailnya, silakan merujuk ke layanan keanggotaan.

12. Apakah MC memiliki manual perawatan dan manual operasi?

Setiap mesin cnc yang meninggalkan pabrik akan disertai dengan seri atau model terkait instruksi bahasa Inggris termasuk manual perawatan dan manual operasi. Dokumentasi terlampir juga dapat mencakup instruksi pengontrol cnc, instruksi suku cadang yang Anda beli (seperti meja putar, pendingin oli)

rincian

Langkah Geser (mm): 320 mm
Level Otomatis: Semi-otomatis
Kedalaman Tenggorokan (mm): 450 mm
Tipe Mesin: Torsion Bar, Mesin Manik-manik
Panjang Meja Kerja (mm): 4000
Lebar Meja Kerja (mm): 400 mm
Dimensi: 6060*3100*3800mm
Kondisi: Baru
Bahan / Logam Diproses: Baja Tahan Karat
Otomatisasi: Otomatis
Layanan Ekstra: Dipotong Untuk Panjang
Tahun: 2021
Berat (KG): 1850
Daya Motor (kw): 37 kw
Poin Penjualan Utama: Otomatis
Garansi: 1 Tahun
Industri yang Berlaku: Toko Bahan Bangunan, Bengkel Mesin, Pabrik Manufaktur, Peternakan, Ritel, Pekerjaan Konstruksi, Perusahaan Periklanan
Lokasi Showroom: Amerika Serikat, Jerman, Vietnam, Brasil, Peru, Meksiko, Rusia, Thailand, Maroko, Kenya, Chili, Aljazair, Afrika Selatan
Jenis Pemasaran: Produk Baru 2020
Laporan Uji Mesin: Disediakan
Inspeksi keluar video: Disediakan
Garansi komponen inti: 1 Tahun
Komponen Inti: Motor
Layanan Purna Jual yang Disediakan: Insinyur tersedia untuk memperbaiki mesin di luar negeri, Suku cadang gratis, Instalasi lapangan, commissioning dan pelatihan, Layanan pemeliharaan dan perbaikan lapangan, Dukungan teknis video, Dukungan online
Bahan Baku: Batang Baja
Kekuatan: Hidrolik
penggunaan: Lembaran Logam Bending
Tegangan: 220V/380V/400V
Pengolahan bahan: Baja Aluminium
Menggunakan: Baja persegi I-beam dll.
Bahan Diproses: Pembengkokan Pelat Lembaran Baja Ringan
Bahan: Pelat aluminium lentur
Sertifikasi: ISO 9001:2000
Layanan Setelah Garansi: Dukungan teknis video, Dukungan online, Suku cadang, Layanan pemeliharaan dan perbaikan lapangan
