Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc Hidrolik Press Brake Untuk Pelat Logam Bending

informasi produk

Mesin ini adalah mesin bending CNC baru yang diluncurkan oleh RAYMAX pada tahun 2020, dan cocok untuk produsen dengan persyaratan kinerja presisi dan biaya tinggi. Mesin ini adalah model kami yang paling populer berdasarkan volume dan pekerja keras sejati, yang dibuat dari suku cadang berkualitas tinggi dan menawarkan keandalan yang serius. Teknologi sinkronisasi Y1 & Y2 memastikan kecepatan pendekatan, tikungan, dan pengembalian yang tinggi. Kemampuan panjang lentur dan rentang tekanannya dapat disesuaikan untuk memenuhi berbagai persyaratan produksi.

Desain ilmiah

1, Gerakan sinkron sumbu Y1 dan Y2 masing-masing dikendalikan oleh silinder independen

2, Kemungkinan untuk menambahkan opsi dan peningkatan pada konfigurasi, pada tahap selanjutnya

Ramah lingkungan

Kebisingan rendah selama menunggu dan turun cepat (kurang dari 25 desibel), menekan dan kembali, karena tekanan dalam sistem hidrolik adalah kontrol loop tertutup dari motor utama servo. Konsumsi energi lebih rendah dari mesin umum sebesar 60% dengan menggunakan motor servo.

Performa bodi mesin yang stabil dan tahan lama

1 Bingkai mesin las terintegrasi.

2 Rangka mesin yang dibentuk oleh pusat permesinan tiga dimensi CNC dalam satu proses, yang memastikan paralelisme dan vertikalitas setiap permukaan pemasangan.

3 Laminasi tegangan internal dengan temper.

4 Tembakan ledakan untuk menghilangkan karat dan perawatan anti karat.

1. Sistem kontrol: DA52s (Opsional Cybelec CT8 dari Swiss)

Pemrograman satu halaman cepat

•Navigasi tombol pintas

•7" VGA warna TFT

• Hingga 4 sumbu (Y1, Y2, dan 2 sumbu bantu)

•Kontrol mahkota

•Perpustakaan alat/bahan/produk

•USB, antarmuka periferal

•Fungsi kontrol mesin dasar adalah sumbu Y1 Y2 XR.

•Algoritme kontrol sumbu Y tingkat lanjut untuk loop tertutup serta katup loop terbuka

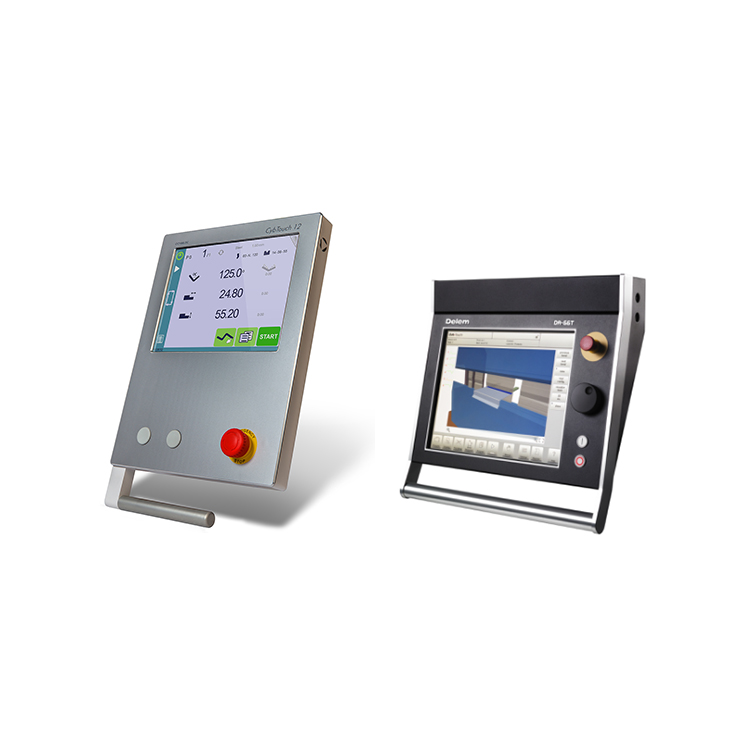

Sistem Kontrol Opsional：

(DA66T DA69T / Cybelec CT8 CT12 dari Swiss)

Sumbu Opsional (3 1/4 1/6 1/8 1)

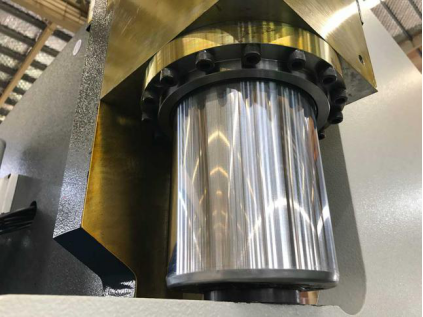

2. Silinder
Sebagai merek premium Cina, ia memiliki masa pakai lebih dari 10 tahun

3. Katup Proporsional
Katup proporsional secara tepat mengatur gerakan sumbu Y1 Y2

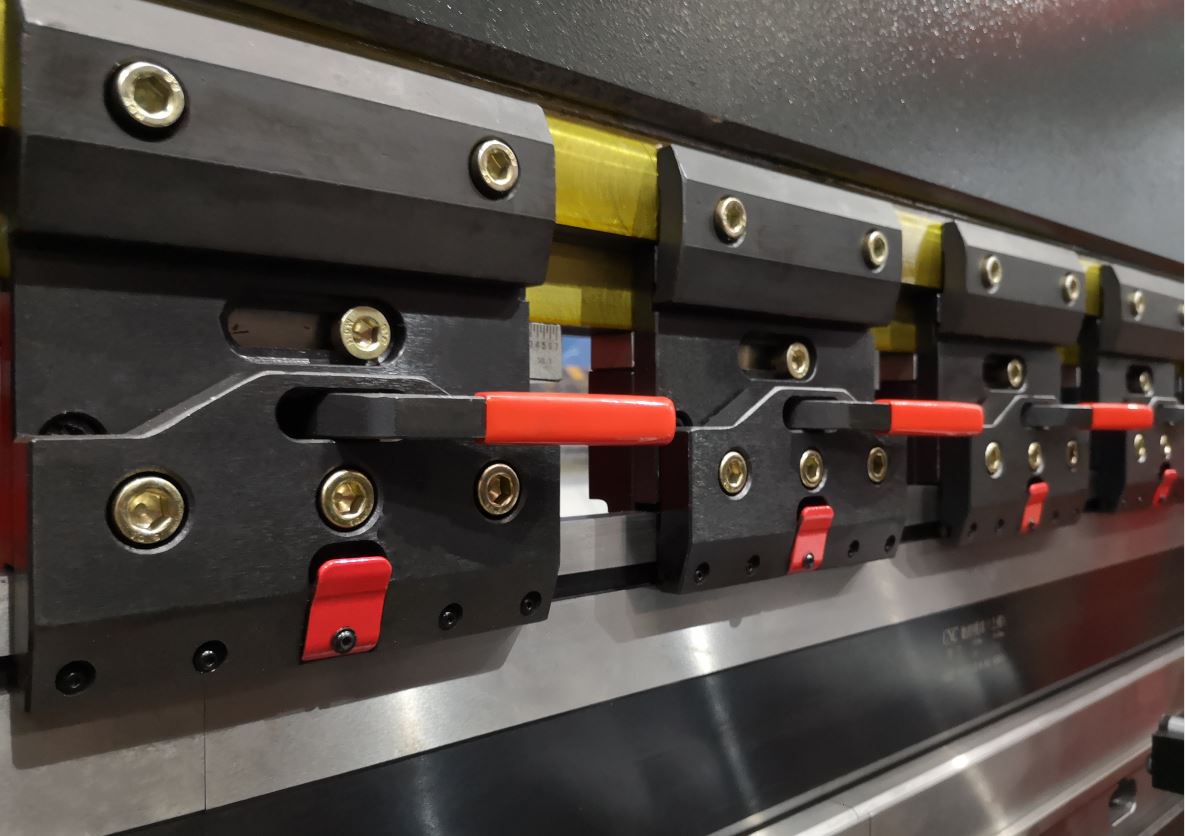

4. Klip Cepat
Perubahan alat yang cepat berkat pengaturan vertikal，untuk mengurangi waktu pengaturan

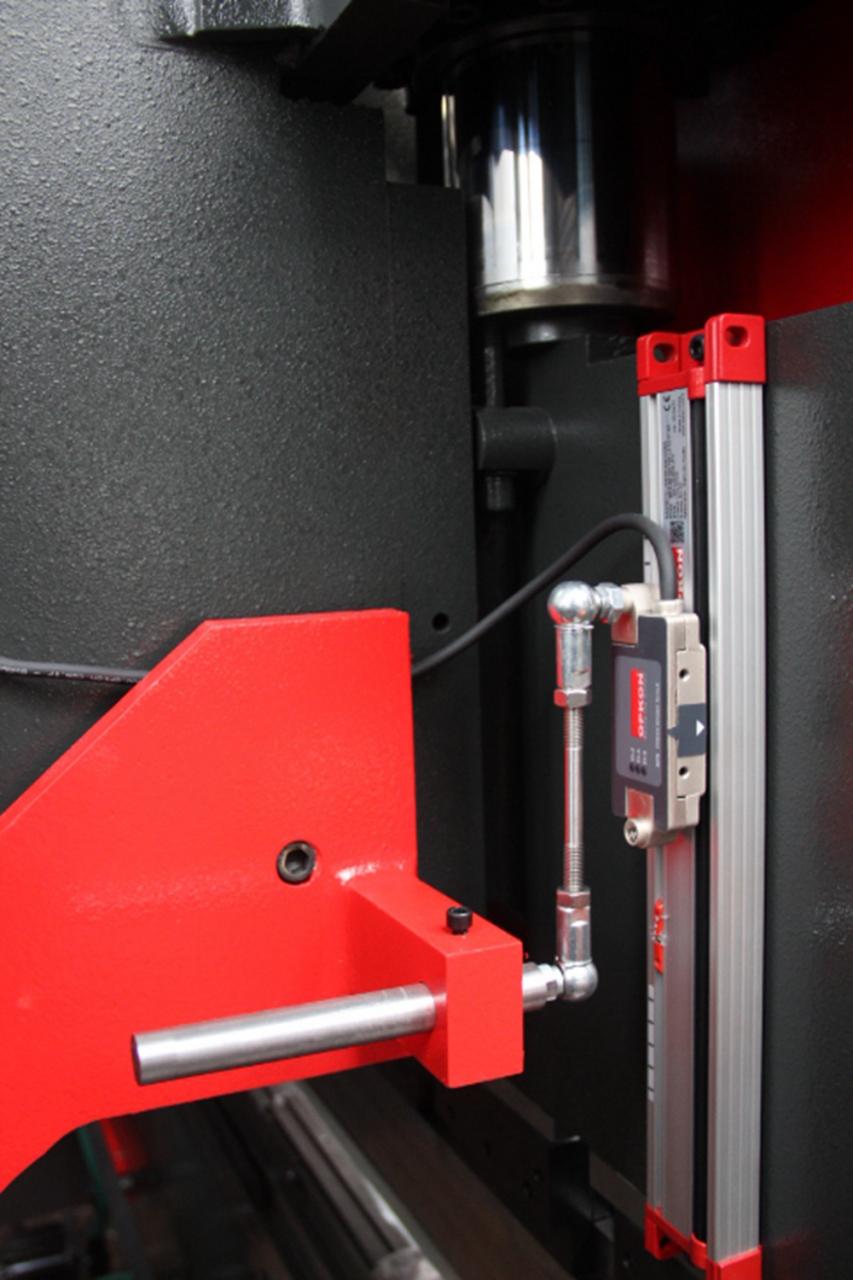

5. Grating Ruler memberikan posisi yang tepat
Sistem pemandu linier optik dipasang pada alas mesin dengan lengan yang terpisah. Dengan solusi ini, semua nilai yaw dapat direkam untuk menyesuaikan sensitivitas & pengulangan binding Anda.

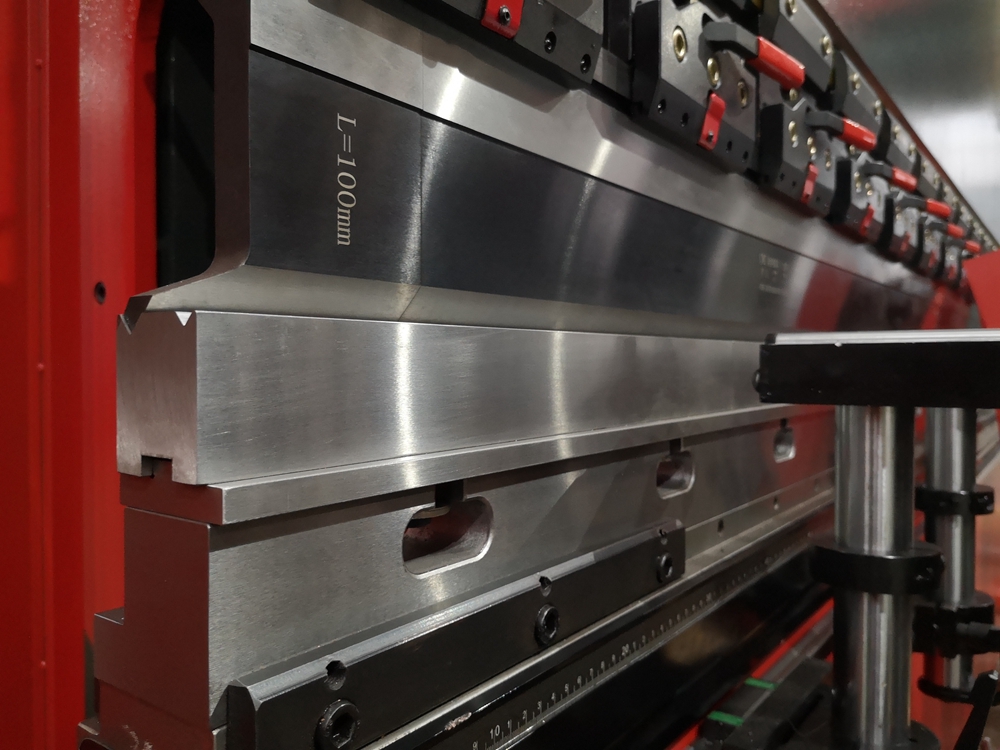

6. Cetakan CNC Golin）
Cetakan konsentris CNC Multi-fungsi, mudah diubah sisinya

7. Sistem Penobatan Otomatis
Kompensasi yang setara, sudut tekuk sempurnaKontrol oleh sistem kontrol CNC DA52s

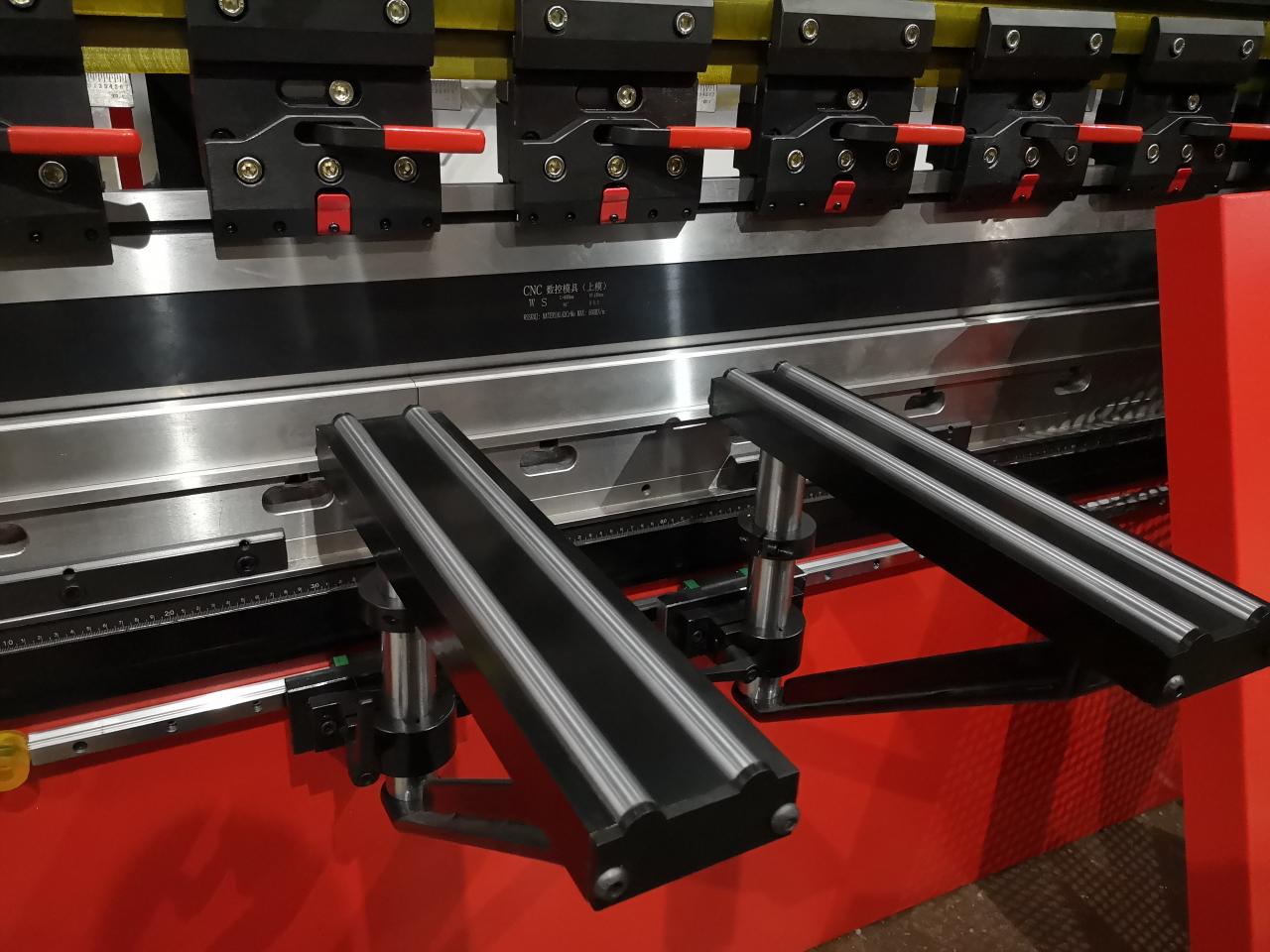

8. Lengan Pendukung
Braket penopang ergonomis dan pencahayaan area kerja yang dipimpin berfungsi untuk memaksimalkan kemudahan pengoperasian Anda

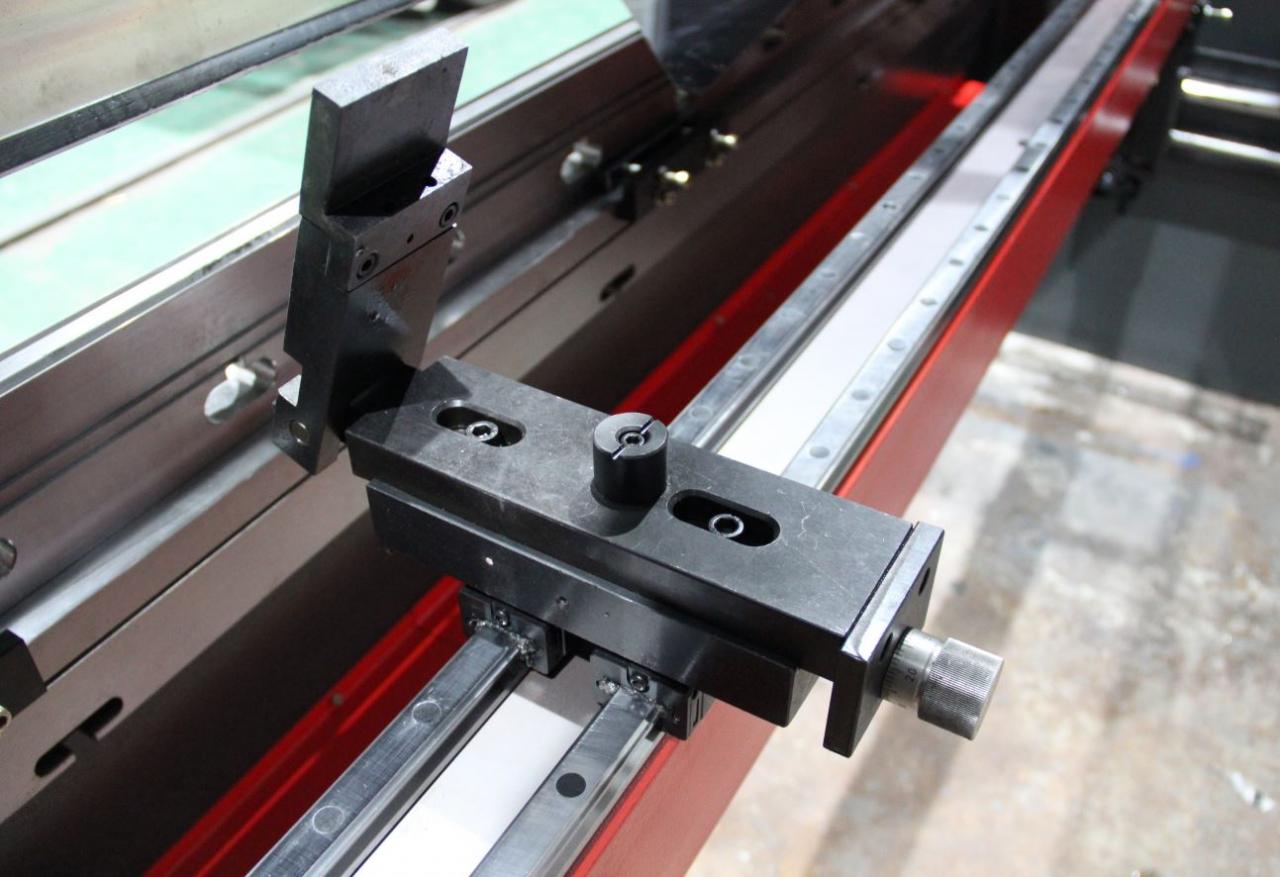

9. Panduan Linier Ganda dan Balok Dukungan Terintegrasi
Untuk meningkatkan akurasi gerakan jari

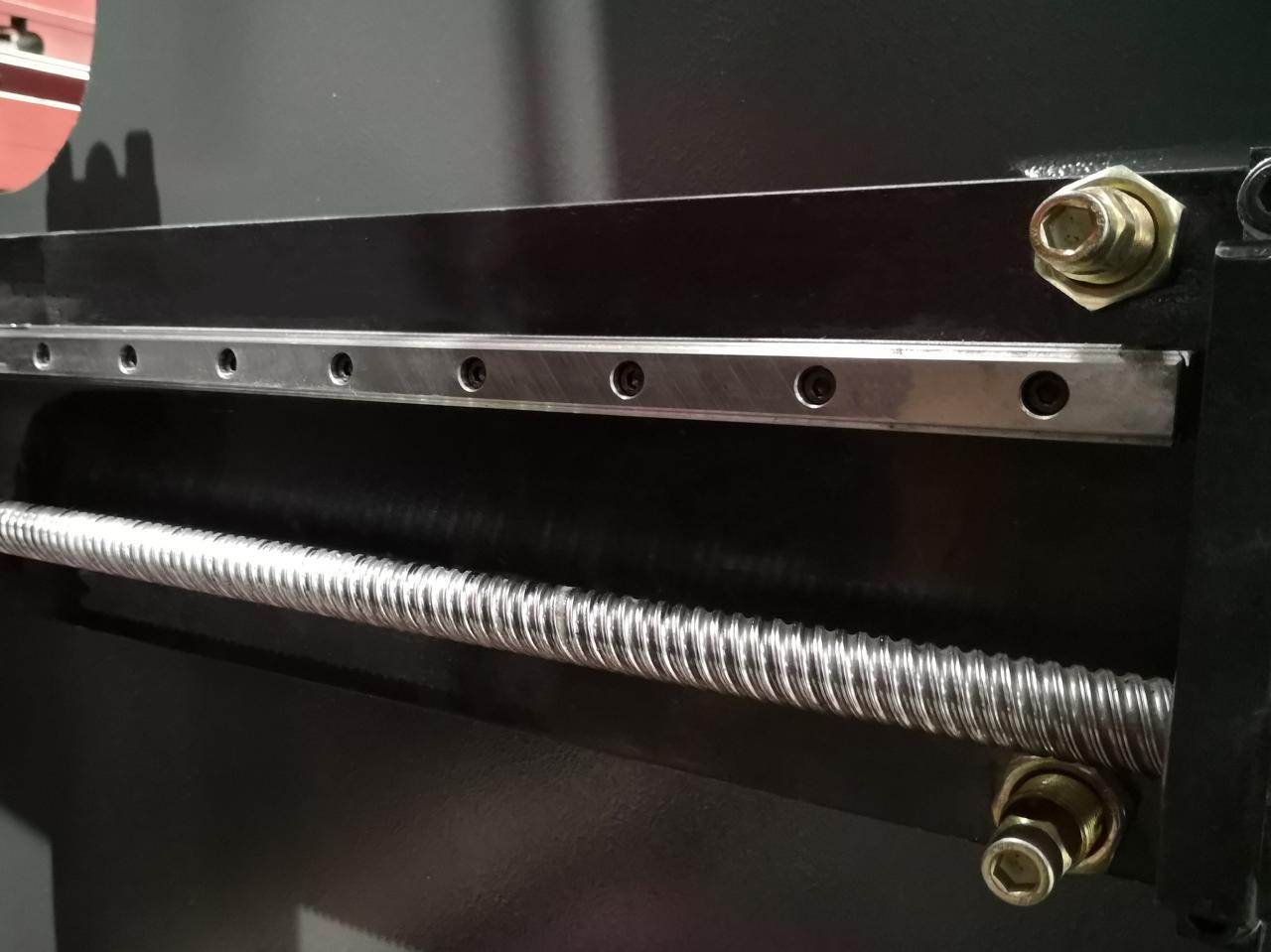

10. Sekrup Bola dan Panduan Linier
Pengukur belakang dinamis dan sumbu kecepatan tinggi berkat sekrup bola dan pemandu linier untuk meningkatkan akurasi gerakan pengukur belakang

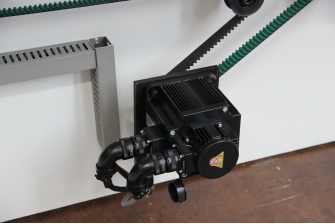

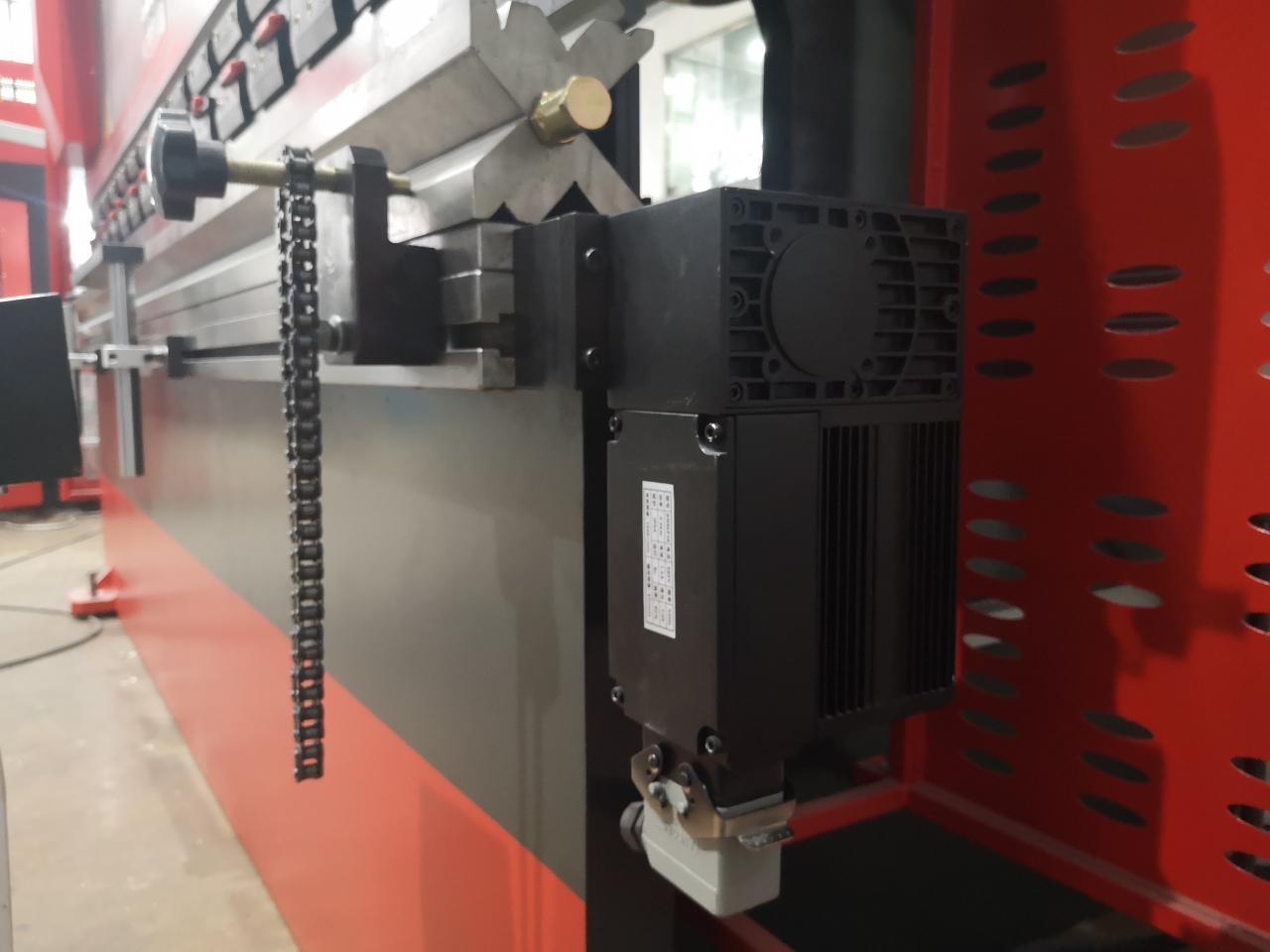

11. Motor Servo
Servo drive X dan Y aixs positioning untuk meningkatkan kecepatan dan akurasi.

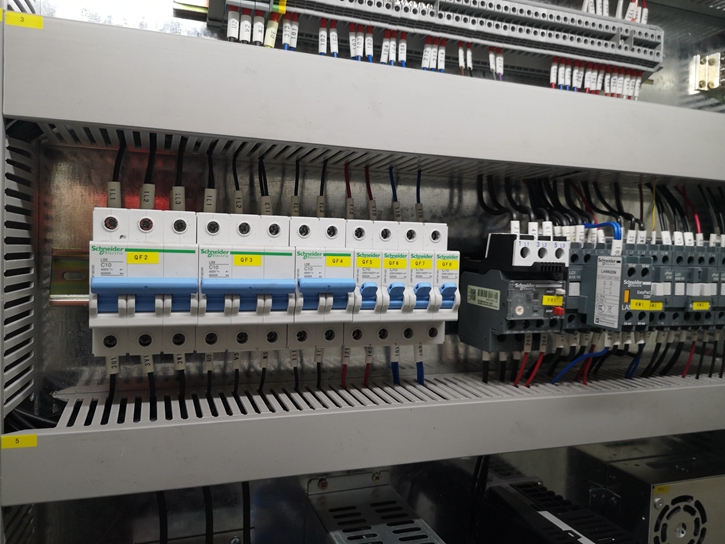

12. Komponen listrik utama
Pemilihan merek internasional, kinerja yang stabil dan tahan lama.

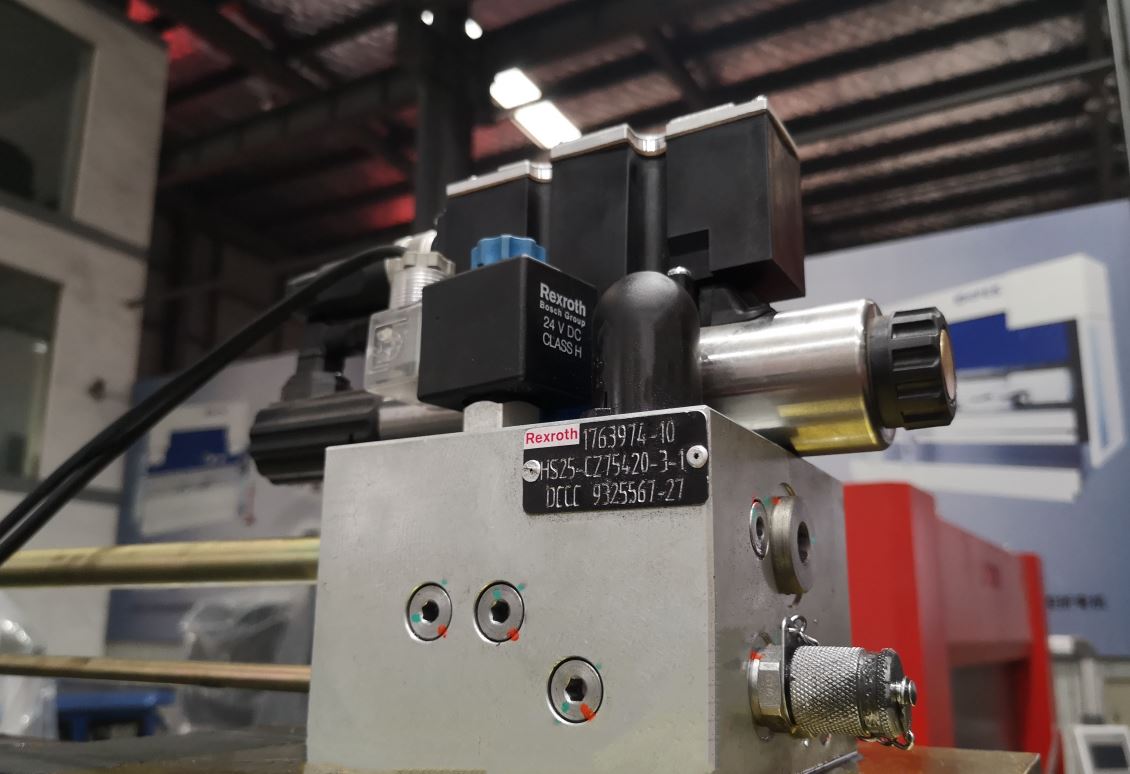

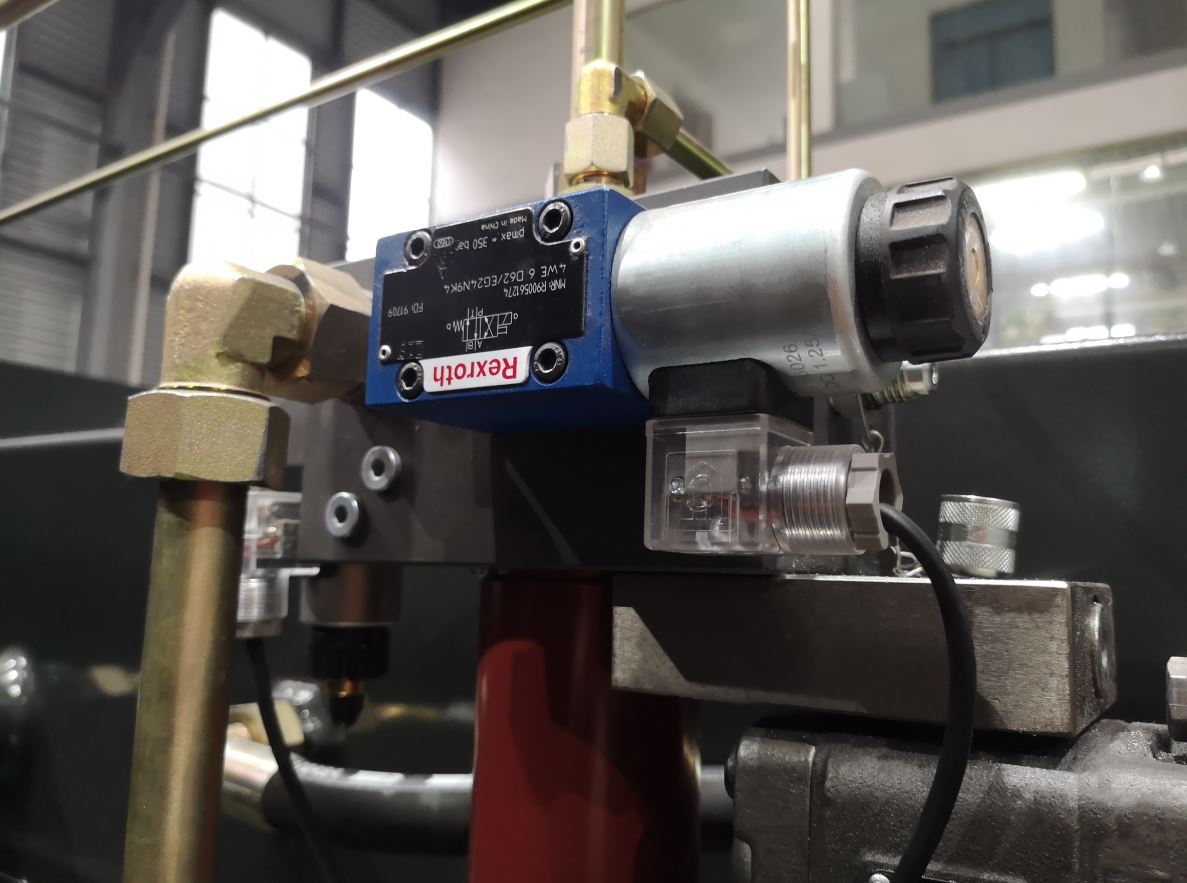

13. Katup Hidrolik
Pemilihan merek internasional, kinerja yang stabil dan tahan lama.

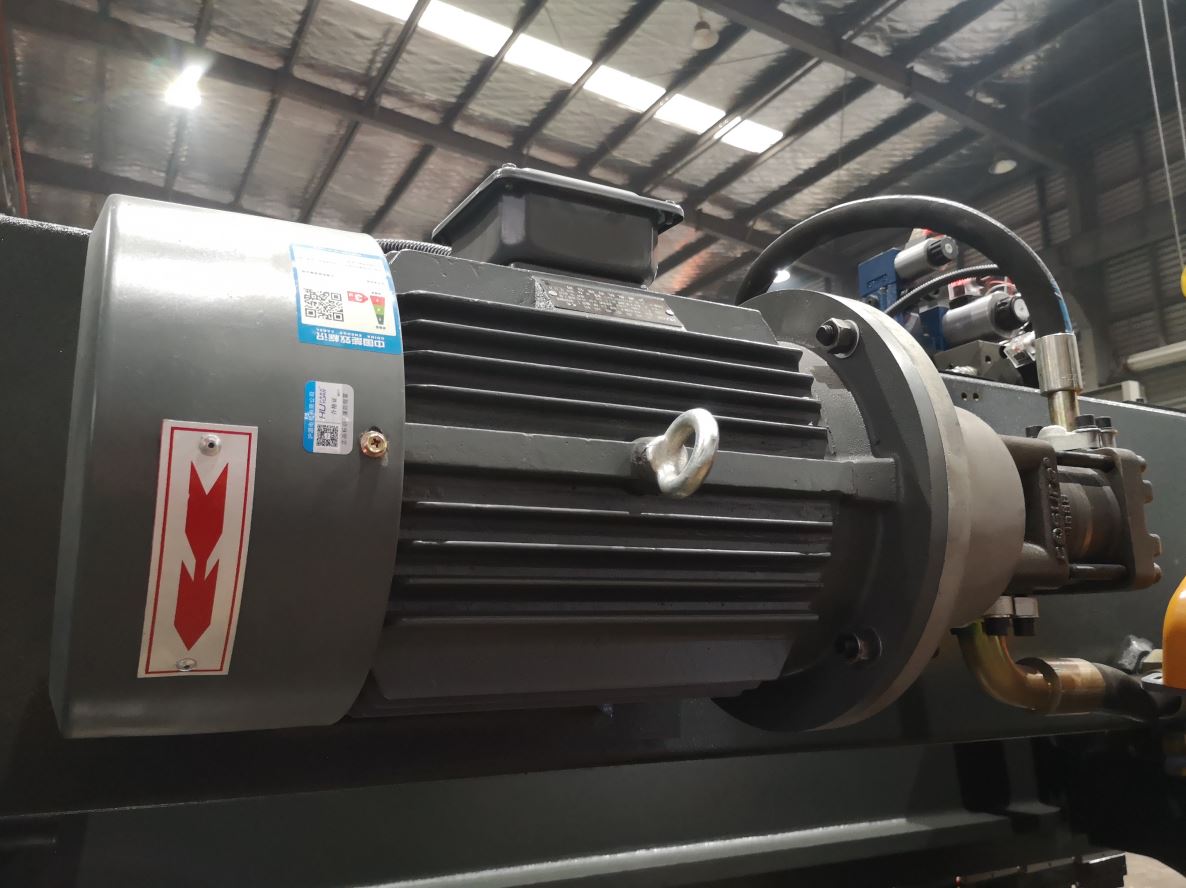

14. Motor Utama（Siemens dari Jerman）Pompa Minyak（Sunny dari Amerika）
Pemilihan merek internasional, kinerja yang stabil dan tahan lama.

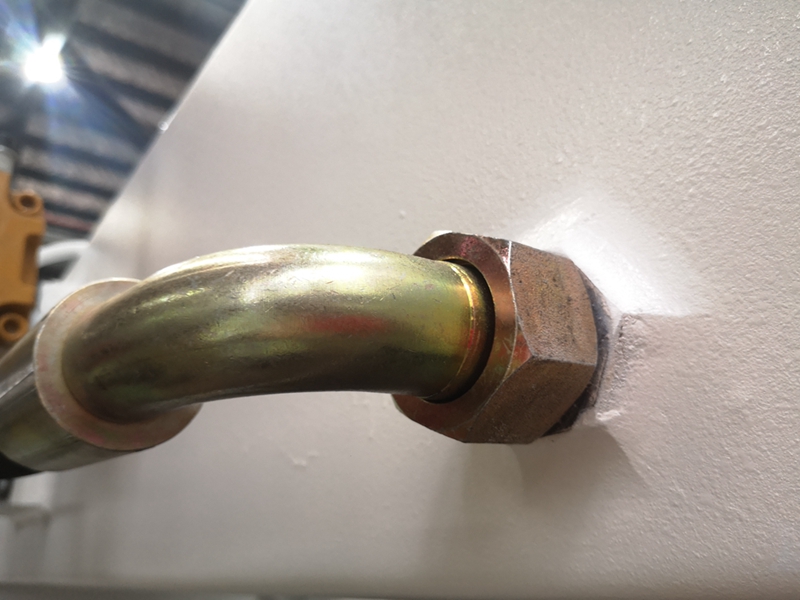

15. Tubing Joint (EMB dari Jerman)
Untuk menghindari kebocoran minyak, mudah diperbaiki

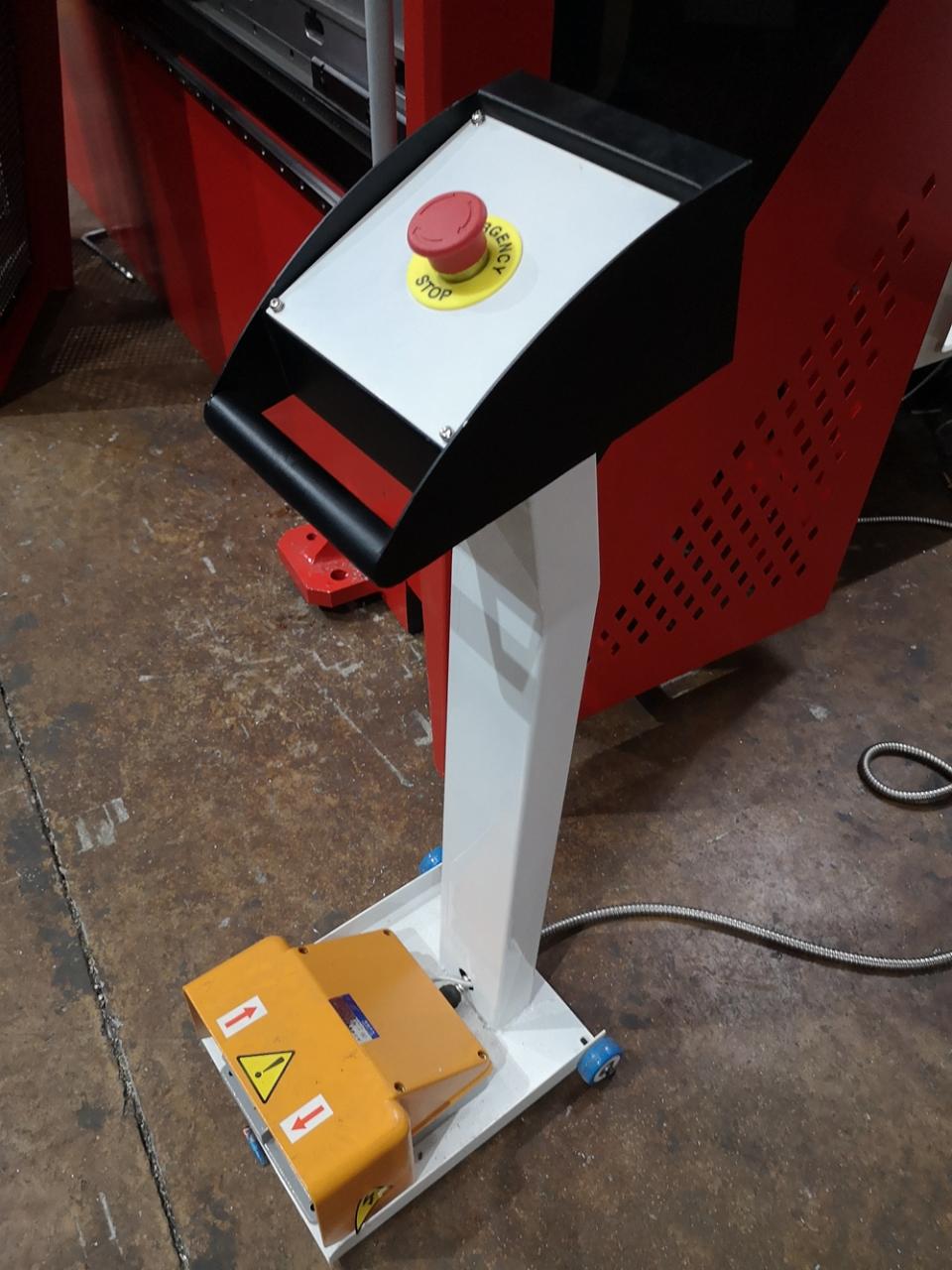

16. Komponen Listrik Saklar Kaki Schneider dari Prancis）

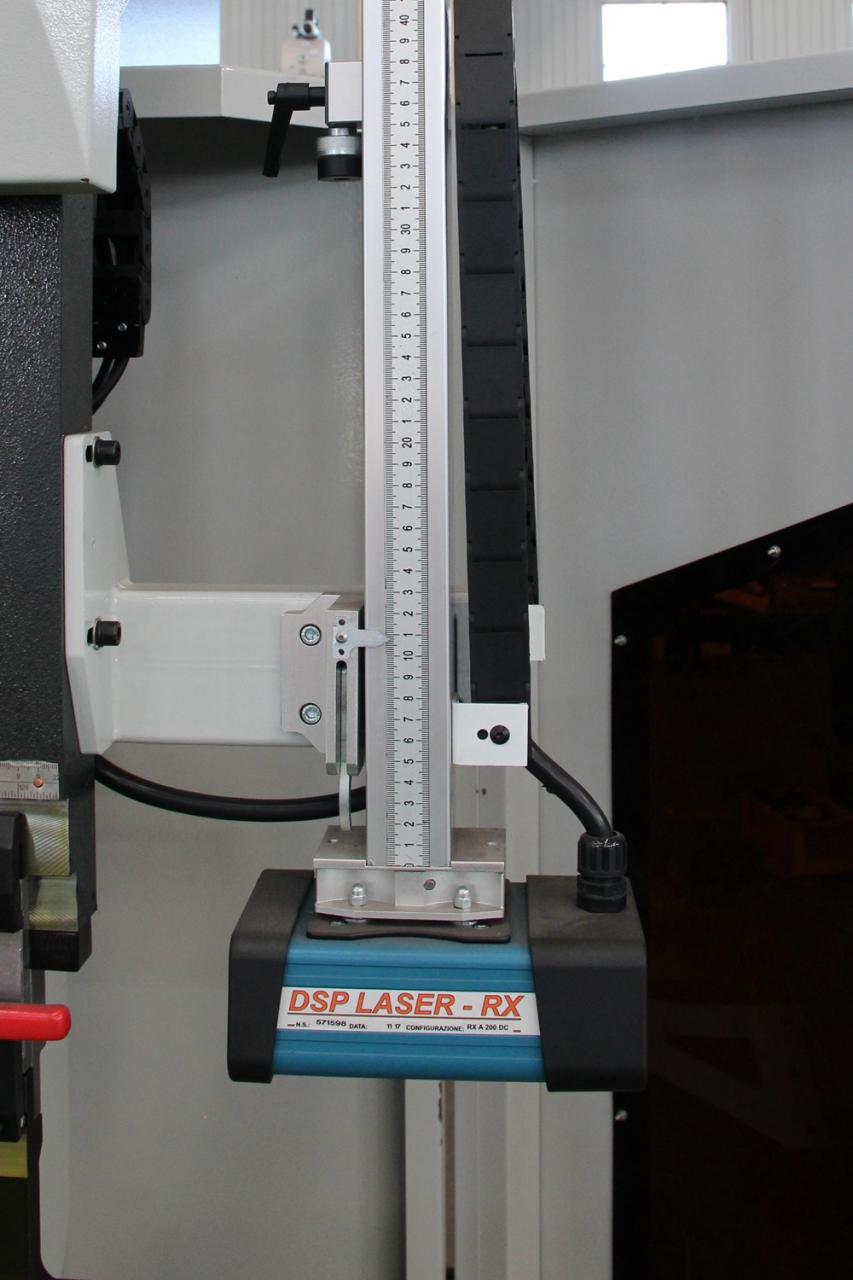

17. Keamanan Laser DSP Opsional）
Pisau berhenti ketika rintangan terdeteksi oleh laser.

Parameter teknik

Model	Jarak kutub (mm)	Kedalaman tenggorokan (mm)	Stroke penggeser (mm)	Tinggi maks (mm)	Daya (kw)	Berat (kg)	Dimensi (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

rincian

• Langkah Penggeser (mm): 120 mm
• Tingkat Otomatis: Sepenuhnya Otomatis
• Kedalaman Tenggorokan (mm): 320 mm
• Jenis Mesin: Disinkronkan
• Panjang Meja Kerja (mm): 3200 mm
• Lebar Meja Kerja (mm): 150 mm
• Dimensi: 3200x1600x2600mm
• Kondisi: Baru
• Bahan / Olahan Logam: Kuningan / Tembaga, Baja Tahan Karat, PADUAN, Baja karbon, Aluminium
• Otomatisasi: Otomatis
• Layanan Ekstra: End Forming
• Tahun: 2020
• Berat (KG): 7000
• Daya Motor (kw): 7,5 kw
• Poin Penjualan Utama: Multifungsi
• Garansi: 2 tahun
• Industri yang Berlaku: Toko Bahan Bangunan, Bengkel Mesin, Pabrik Manufaktur, Pabrik Makanan & Minuman, Toko Percetakan, Pekerjaan Konstruksi, Energi & Pertambangan, Toko Makanan & Minuman
• Lokasi Showroom: Tidak Ada
• Jenis Pemasaran: Produk Baru 2020
• Laporan Uji Mesin: Disediakan
• Inspeksi keluar video: Disediakan
• Garansi komponen inti: 1 Tahun
• Komponen Inti: Bantalan, Motor, Bejana tekan, Mesin, Lainnya
• Model: WE67K Seri-125T/3200
• Bahan Baku: Lembar / Plat Rolling

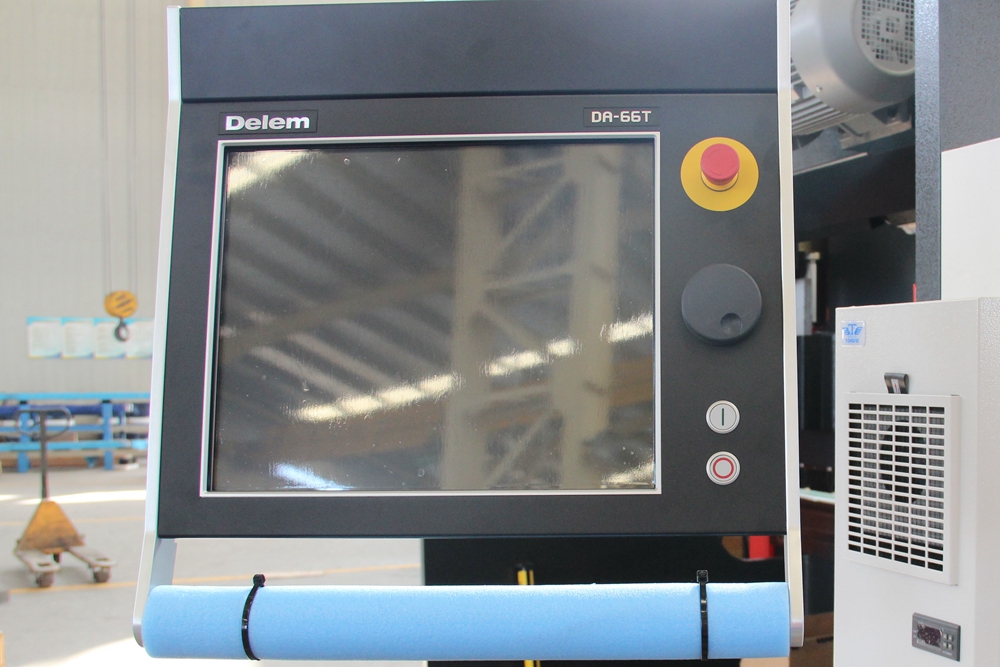

• Sistem kontrol: Delem DA66T
• Sumbu Kontrol: Y1 Y2 X Sumbu W Crowning
• Komponen Listrik: Schneider dari Prancis
• Motor Utama: Siemens dari Jerman
• Waktu Pimpin: 15 hari
• penggunaan: Lembaran Logam Bending
• Sertifikasi: CE ISO
