Mesin Pemotong Pipa Otomatis 1000w Meja Kerja Kecil Mesin Pemotong Laser Serat

Deskripsi Mesin

Pemotongan laser adalah metode pemotongan terbaik di antara berbagai teknologi pemotongan yang telah dikuasai orang saat ini. Keuntungan dari pemotongan laser adalah: deformasi termal kecil, akurasi pemotongan tinggi, kebisingan rendah, tidak ada polusi, pemotongan otomatis mudah diwujudkan, meskipun investasi awal besar ( Kerugian), tetapi biaya pemrosesan 50% lebih sedikit daripada pemrosesan mekanis. Sebagai teknologi manufaktur yang maju, pemotongan laser memiliki keunggulan rentang aplikasi yang luas, proses yang fleksibel, presisi pemrosesan yang tinggi, kualitas yang baik, proses produksi yang bersih dan realisasi otomatisasi yang mudah, fleksibilitas, kecerdasan, serta peningkatan kualitas produk dan produktivitas tenaga kerja.

Fitur Mesin

1. Mesin mengadopsi struktur meja kerja terbuka, rak dan pinion dual-drive impor presisi tinggi dan rel panduan linier, transmisi stabil dan presisi tinggi.

2. Tempat tidur dan balok bergerak mengadopsi struktur pengelasan integral. Tempat tidur dipanaskan pada 600 ° C dan diselesaikan dengan penggilingan gantry 12 meter. Didinginkan dalam tungku selama 24 jam. Setelah anil, itu dikasar dan kemudian mengalami perawatan penuaan getaran, yang benar-benar dapat menghilangkan pengelasan dan kemampuan beradaptasi Pemrosesan, kekakuan yang baik, presisi tinggi, dapat mempertahankan penggunaan jangka panjang tanpa deformasi.

3. Sumbu X, Y, dan Z semuanya diimpor dari Prancis dengan motor servo dengan presisi tinggi, kecepatan tinggi, torsi besar, inersia besar, kinerja stabil dan tahan lama. Pastikan kecepatan tinggi dan akselerasi seluruh mesin.

4. Ini mengadopsi sistem kontrol numerik khusus dari mesin pemotong laser serat CYPCUT berdasarkan sistem operasi Windows, dan mengintegrasikan banyak modul fungsi khusus untuk kontrol pemotongan laser, dengan fungsi yang kuat, antarmuka manusia-mesin yang baik dan operasi sederhana.

5. Perangkat lunak bersarang Edisi Pakar CYPNEST adalah teknologi inti untuk mesin pemotong CNC untuk mewujudkan "pemotongan penuh waktu, pemotongan dengan efisiensi tinggi, dan pemotongan dengan kecepatan tinggi". Ini adalah jaminan mendasar untuk menghemat bahan secara efektif dan meningkatkan efisiensi pemotongan.

6. Kepala pemotongan mengadopsi kepala pemotongan laser serat khusus yang diproduksi oleh merek dan sensor kapasitif terkenal secara internasional, dengan akurasi penginderaan tinggi, respons sensitif, dan kinerja paling stabil dan andal. 7. Katup proporsional yang dikontrol secara elektronik presisi tinggi yang diimpor dari Jerman dapat secara tepat mengontrol tekanan udara dari gas bantu pemotongan untuk mencapai efek pemotongan terbaik.

Komponen Mesin

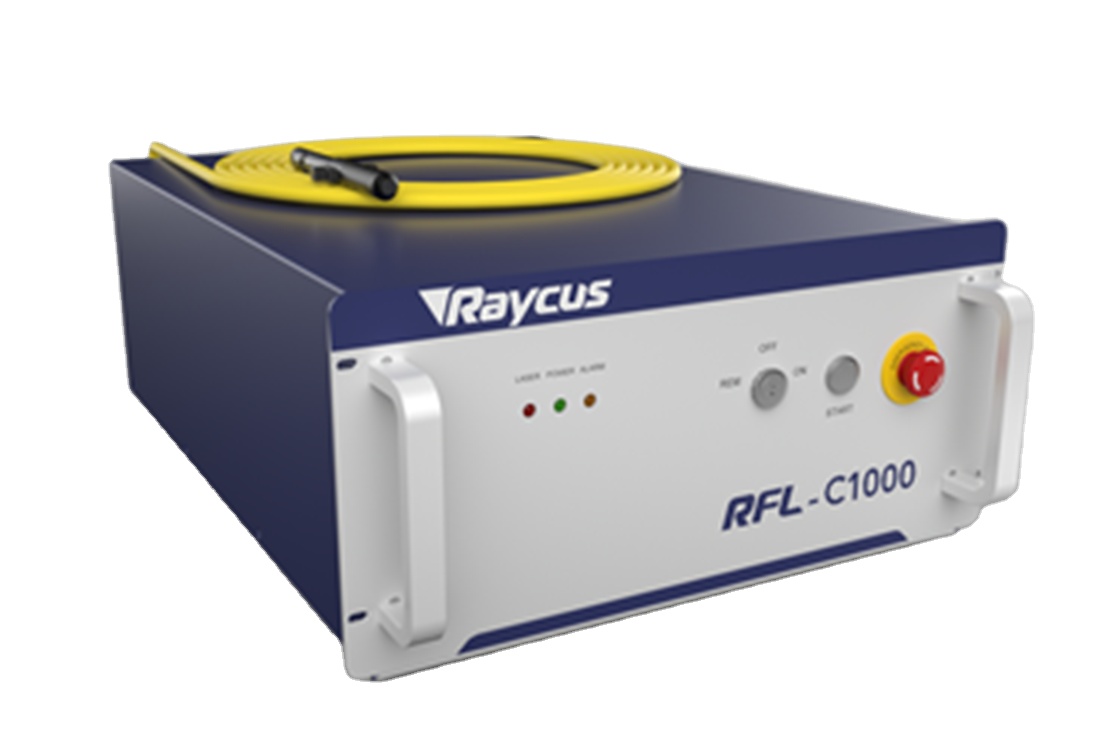

Sumber laser serat Raycus RFL-C1000

• Kualitas sinar yang sangat baik (BPP)

• BPP konstan dalam rentang daya penuh

• Gunakan panjang fokus yang panjang untuk tetap mendapatkan titik kecil

• Efisiensi konversi elektro-optik> 25%

• Operasi bebas perawatan

• Desain modular, "pasang dan mainkan"

• Ukuran kecil dan pemasangan mudah

• Masa pakai sumber pompa >100.000 jam

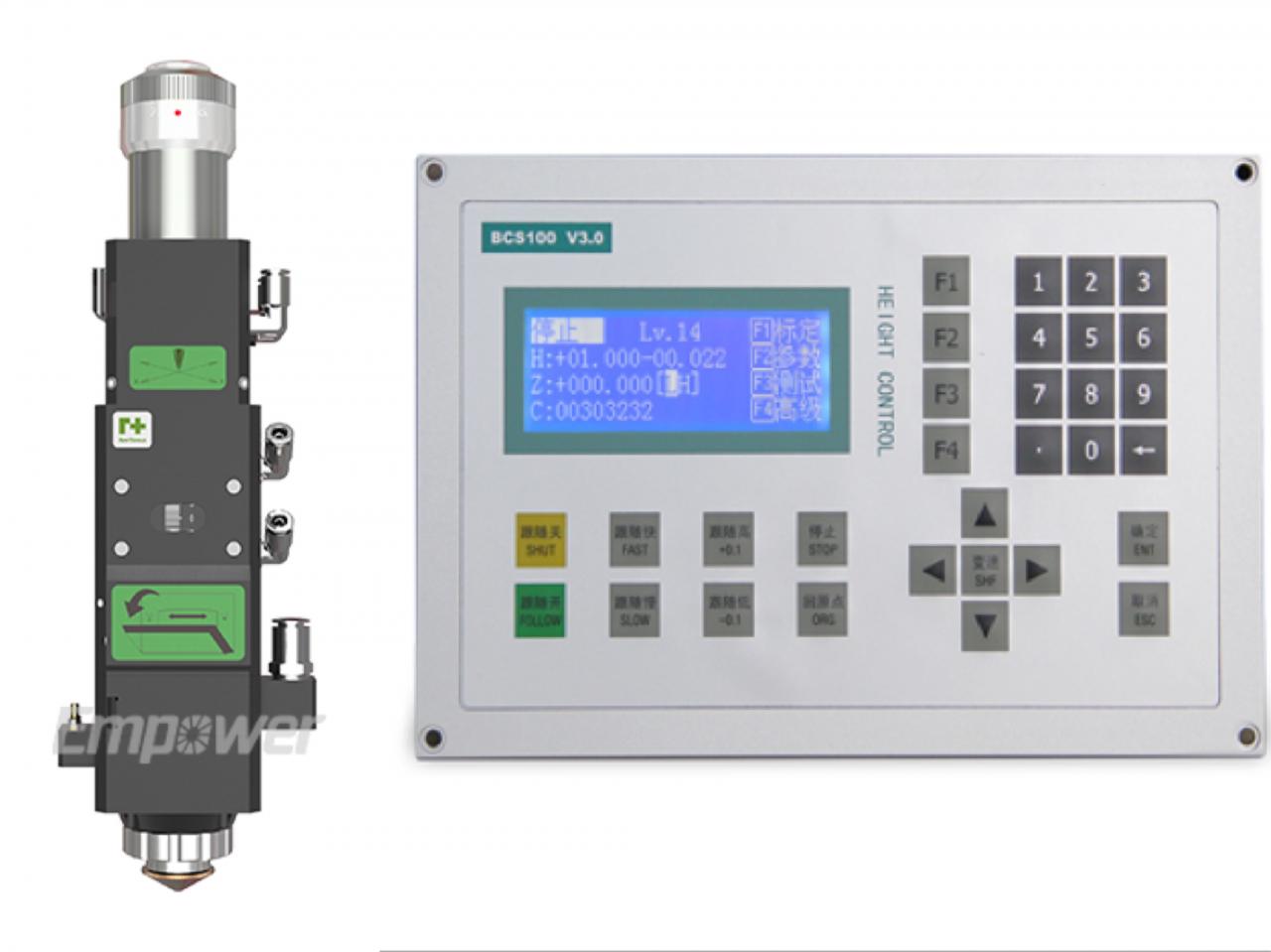

Pengontrol kepala dan ketinggian pemotongan

• Tersedia dengan penginderaan ketinggian kapasitif.

• Sensor suhu melindungi optik dan meminimalkan kemungkinan panas berlebih.

• Gerakan lensa 10mm untuk mengatur fokus.

• Akses cepat dan mudah ke kaca penutup.

• Desain fleksibel untuk mengoptimalkan ukuran spot.

• Halus membantu aliran gas.

• Desain Ringkas dan Ringan.

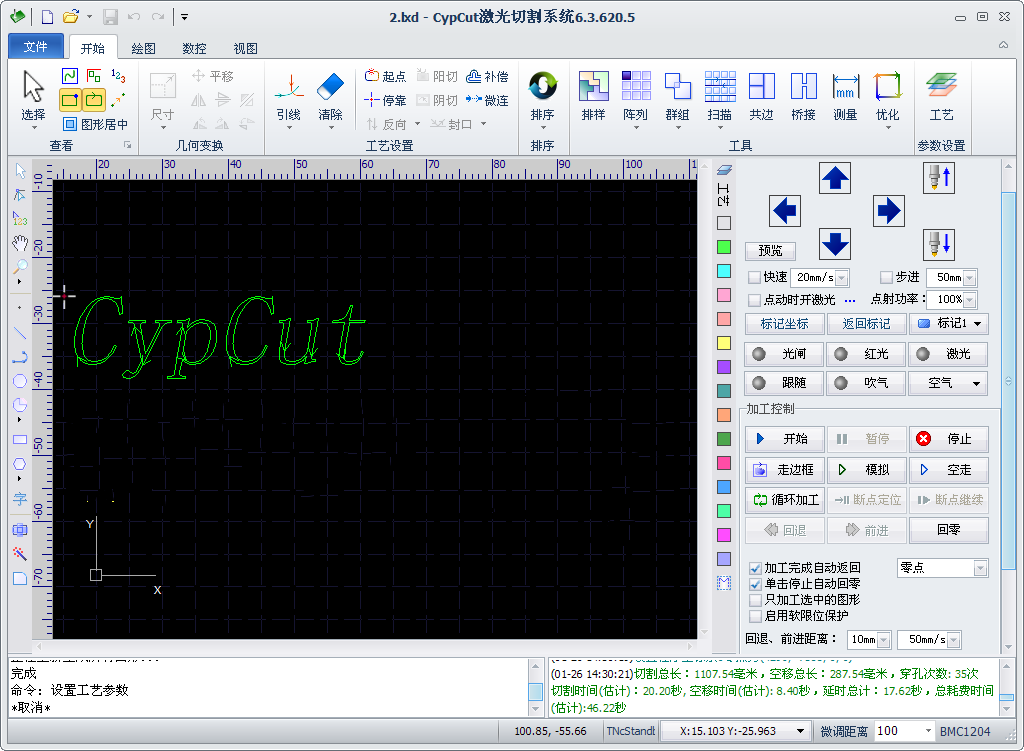

Sistem pemotongan sipcut

• Penyesuaian Tinggi Otomatis

• Perlindungan perangkat lunak

• Kontrol daya sinar laser

• Fungsi resume titik mati mendadak

• Fungsi lompat katak dan pemosisian tepi otomatis

• Respon real time untuk menghindari lag sinyal yang menyebabkan round edge

Spesifikasi

Daftar Komponen Utama
Tidak.	nama komponen	Pabrikan--Tempat Asal
1	Alat Mesin	Alat mesin las plat -- Dahan
2	Balok Mesin	Balok aluminium -- Dahan
3	Sumber Laser Serat	Raycus/Maks 1000W--China
4	Kepala Laser	Raytools-- Cina
5	Sistem Pemotongan	Siprus -- Cina
6	Motor Servo & Pengemudi	Schneider -- Prancis
7	Pengurang kecepatan	Shimpo -- Jepang
8	Rel Panduan	Hiwin -- Taiwan
9	Rak & Pinion	YYC dari Taiwan
10	katup proporsional	SMC --Jepang
11	Pendingin	Hanli -- Cina

spesifikasi
Kekuatan laser	1000W
Area pemotongan (mm) (L × W)	3000mm × 1500mm
Kecepatan potong maks (m / mnt)	120 m/mnt
Dipercepat Maks	1.5G
Akurasi posisi	±0,03mmmm
Akurasi pengulangan	±0,02mm
Lebar garis minimum	0.15mm
Kedalaman Pemotongan Maks (Baja Ringan)	12mm
Baja tahan karat N2	5mm
Aluminium	3mm
Cara Mengemudi	Motor servo yang diimpor
Cara Transmisi	Rak gigi impor & driver ganda pinion
Persyaratan elektrik	380V/50Hz.60Amp
Konsumsi daya	12KW
Berat Benda Kerja	800kg
Bobot	5500kg
Ukuran garis besar (mm)	4800mm×2700mm×1900mm (L×W×T)
Ukuran garis dengan pengubah palet (mm)	8400mm×3000mm×2100mm (L×W×T)

Keuntungan & Aplikasi

KEUNTUNGAN:

1, Penghematan biaya pada konsumsi daya / hanya 20-30% dari mesin pemotong laser co2 di bawah daya yang sama.

2, Fleksibilitas dan pemotongan presisi bagian sederhana atau kompleks

3, Mengadopsi laser serat merek dunia yang diimpor / Waktu hidup lebih dari 100.000 jam

4, motor servo dan sistem persneling yang diimpor memastikan pemotongan presisi

5, Potongan berkualitas tinggi tanpa perlu finishing tambahan

6, Kecepatan potong lebih tinggi dan efisien, kecepatan pelat potong lebih dari 10 meter per menit

7, Potongan non kontak yang berarti tidak ada tanda atau kontaminasi material

8, Kemampuan untuk memotong hampir semua lembaran logam

APLIKASI:

BAHAN YANG BERLAKU: Stainless steel, baja karbon, baja paduan, baja silikon, baja pegas, aluminium, paduan aluminium, lembaran galvanis dan pipa dan tabung logam lainnya.

INDUSTRI YANG BERLAKU: Ini banyak diterapkan dalam pemrosesan pipa industri, peralatan tahan ledakan, industri militer, industri kimia, eksplorasi minyak, lampu dan lentera, pemrosesan logam, barang besi, bangunan, dll.

Layanan & Keuntungan kami

Layanan kami

1. Garansi dua tahun untuk mesin laser serat dan bagian laser serat ini; Garansi satu tahun untuk mesin dan suku cadang lainnya.

2. 24 jam dukungan teknis online profesional.

3. Insinyur yang terampil akan membantu pelanggan untuk memecahkan masalah dengan TM, Whatsapp tepat waktu ketika masalah terjadi.

4. Pembaruan perangkat lunak gratis.

5. Pemeliharaan seumur hidup dan pasokan suku cadang.

Keuntungan kita

1. Perusahaan Otentikasi Alibaba

2. Pengalaman Ekspor 12 Tahun

3. Pengalaman Pembuatan 20 Tahun

4. Layanan OEM & ODM

5. Layanan Online 24 Jam

6. Jaringan dealer di seluruh dunia

rincian

• Aplikasi: PEMOTONGAN LASER
• Bahan yang Berlaku: Logam
• Kondisi: Baru
• Jenis Laser: Laser Serat
• Area Pemotongan: 3000 * 1500mm
• Kecepatan Pemotongan: 120m / mnt
• Format Grafik yang Didukung: DXF
• Ketebalan Pemotongan: 1-10mm
• CNC atau Tidak: Ya
• Mode Pendinginan: PENDINGINAN AIR
• Perangkat Lunak Kontrol: Cypcut
• Merek Sumber Laser: Raycus/IPG/Max
• Merek Kepala Laser: Raytools/Precitec
• Merek Motor Servo: Yaskawa
• Merek Panduan Rail: HIWIN
• Merek Sistem Kontrol: Cypcut
• Berat (KG): 5500 KG
• Poin Penjualan Utama: Umur Panjang
• Merek Lensa Optik: Raytools
• Garansi: 1 Tahun
• Industri yang Berlaku: Pabrik Manufaktur, Pengolahan lembaran logam
• Laporan Uji Mesin: Disediakan
• Inspeksi keluar video: Disediakan
• Garansi komponen inti: 2 tahun
• Komponen Inti: sumber laser
• Kecepatan potong maks (m / mnt): 120 m / mnt
• Maks Dipercepat: 1.5G
• Akurasi posisi: ± 0,03mmmm
• Akurasi pengulangan: ± 0,02mm
• Lebar garis minimum: 0,15mm
• Kedalaman Pemotongan Maks (Baja Ringan): 12mm
• Baja Tahan Karat N2: 5mm
• Aluminium: 3mm
• Persyaratan Listrik: 380V / 50Hz.60Amp
• Ukuran garis dengan pengubah palet (mm): 8400mm * 3000mm * 2100mm (L * W * H)
• Sertifikasi: Sgs
• Layanan Purna Jual Disediakan: Dukungan online, Suku cadang gratis, Dukungan teknis video
• Layanan Setelah Garansi: Dukungan teknis video, Tidak ada layanan, Dukungan online, Suku cadang, Layanan pemeliharaan dan perbaikan lapangan
