12mm 3200mm Mesin Geser Hidrolik Guillotine Mesin Pemotong Lembaran Baja Cnc

Fitur:

1. Platform pengumpanan depan telah dilengkapi dengan penggaris untuk pengumpanan pelat dan juga permukaan yang halus untuk melindungi pelat di permukaan apa pun yang sakit saat pengumpanan. Penggaris dapat presisi menjadi MM atau lebih unit untuk kontrol akurasi dan pemeriksaan.

2. Meja kerja telah dilengkapi dengan bola atau baja batang bundar untuk menopang pelat ke dalam pengumpanan dan juga perlindungan untuk segala permukaan yang terkoyak.

3. Kotak elektronik telah dilengkapi dengan komponen bersertifikat yang baik. Sebagian besar kami menggunakan komponen SIEMENS atau Schneider bersertifikat CE untuk mesin ekspor dan juga beberapa komponen bersertifikat CCC berkualitas tinggi untuk dibawa ke klien kebutuhan standar yang berbeda.

4. Baja bodi mesin, kami kebanyakan memilih penyedia pelat baja merek top China Shanghai BAOSTEEL dengan kualitas baik dan telah dirawat dengan cat anti korosi sebelum cat terakhir. Jadi mesin pertama-tama akan memiliki penggunaan yang tahan lama dan juga penampilan luar yang sempurna.

5. Bilah: Bahan bilah adalah 9CrSi atau 6CrW2Si, bahannya adalah bahan yang diuji tinggi dengan ribuan kali untuk kekakuan tinggi dan hasil pemotongan. Bilah atas adalah bilah persegi panjang dengan empat tepi bilah yang berbeda dari mesin geser QC12Y Swing Beam (Rincian silakan periksa bilah SIECC/SIECCTECH menjelaskan foto dan instruksi). Jarak bebas blade dapat disetel secara manual atau dengan motor. Keduanya memiliki dial indeks untuk menampilkan jarak bebas sehingga kontrol dan tampilan dapat dilakukan dengan mudah. Dan poros bilah atas menggunakan struktur miring untuk meningkatkan presisi geser.

6. Mesin dilengkapi kaki tekan untuk menekan pelat secara stabil saat memotong, kaki telah dilengkapi dengan permukaan plastik dengan fraksi tinggi tanpa merusak permukaan pelat. Untuk pelat Lubang, kami akan melengkapi kaki persegi untuk pers persegi yang stabil.

7. Pompa Roda Gigi: Kami menggunakan merek yang bagus "pompa roda gigi internal konjugasi lurus" di merek China Shanghai chengjie atau Jerman Eckerler. Pompa roda gigi internal diperlakukan sebagai pompa yang tidak pernah aus di industri dan telah banyak digunakan pada mesin hidrolik presisi tinggi dengan karakter kebisingan rendah, tidak ada denyut dan masa pakai yang lama. Pompa roda gigi Shanghai Chengjie juga digunakan di industri pesawat terbang China sehingga dapat dipercaya dan dapat diandalkan. Saat bekerja dengan kecepatan tinggi, audionya rata dan halus bahkan tanpa jebakan. Masa pakai yang lama tergantung pada kinerja abrasifnya, komponen mesin bagian dalam memiliki lapisan pelindung film oli, jadi bahkan menggunakan oli hidrolik normal, bahkan tidak ada abrasi.

8. Sistem hidrolik dapat menggunakan sistem Germany Rexroth atau USA OMG. Pengembalian dikendalikan oleh silinder pengembalian nitrogen dengan proses kerja yang stabil dan mudah dioperasikan. Pers hidrolik memaksakan transmisi dan nitrogen memaksakan dorongan ke atas dengan kerja sama yang baik. (Prinsip kerja dapat kembali ke gambar teknologi SIECC QC11Y dan QC12Y)

9. Backgauge dihitung dengan penghitung dan dapat disesuaikan secara mikro dan digerakkan oleh motor.

10. Mesin akan dilengkapi dengan pintu pelindung pagar sebelum pisau pemotong dan kaki tekan. Pagar dapat dibuka jika diperlukan. Di dekat tenggorokan, kami akan dilengkapi dengan pintu yang dapat dibuka untuk keamanan orang tetapi dapat dibuka ketika membutuhkan pemeriksaan di dalam.

11. Menggunakan tiga track rolling bantalan untuk menghilangkan celah rel dan meningkatkan kualitas geser. (Gambar mesin tersedia untuk
jelaskan dengan jelas)

Spesifikasi

ModelKetebalan Maks.Kekuatan hasilMaks. PanjangnyaSudutX.StrokeFrekuensiKekuasaanL*W*H(mm)Bobot
QC12Y-4 * 25004mm450kN/cm2500mm1°30'20~600mm16Kali/menit5.5kW3040*1610*16203800Kg
QC12Y-4 * 32004mm450kN/cm3200mm1°30'20~600mm14 Kali/menit5.5kW3840*1610*16205000Kg
QC12Y-4 * 40004mm450kN/cm4000mm1°30'20~600mm10 Kali/menit5.5kW4600*1700*17006500Kg
QC12Y-4*60004mm450kN/cm6000mm1°30'20~600mm8 Kali/menit7.5kW6460*2100*320011000Kg
QC12Y-6 * 25006mm450kN/cm2500mm1°30'20~600mm14 Kali/menit7.5kW3040*1610*16205000Kg
QC12Y-6 * 32006mm450kN/cm3200mm1°30'20~600mm12 Kali/menit7.5KW3840*1610*16206000Kg
QC12Y-6 * 40006mm450kN/cm4000mm1°30'20~600mm8 Kali/menit7.5KW4620*1750*17008200Kg
QC12Y-6 * 50006mm450kN/cm5000mm1°30'20~600mm6 Kali/menit11KW5400*1800*190010500Kg
QC12Y-6 * 60006mm450kN/cm6000mm1°30'20~600mm5 Kali/menit11KW6480*2100*230016500Kg
QC12Y-8 * 25008mm450kN/cm2500mm1°30'20~600mm10 Kali/menit11KW3040*1700*17006000Kg
QC12Y-8 * 32008mm450kN/cm3200mm1°30'20~600mm8 Kali/menit11KW3860*1700*17007200Kg
QC12Y-8 * 40008mm450kN/cm4000mm1°30'20~600mm8 Kali/menit11KW4640*1700*17008800Kg
QC12Y-8 * 50008mm450kN/cm5000mm1°30'20~600mm8 Kali/menit11KW5400*2100*200011500Kg
QC12Y-8 * 60008mm450kN/cm6000mm1°30'20~600mm8 Kali/menit11KW6480*2100*235018000Kg
QC12Y-10*250010mm450kN/cm2500mm2°20~600mm9 Kali/menit11KW3040*1700*17007300Kg
QC12Y-10*320010mm450kN/cm3200mm2°20~600mm9 Kali/menit11KW3860*1700*17008000Kg
QC12Y-10*400010mm450kN/cm4000mm2°20~600mm8 Kali/menit11KW4650*2100*200012050Kg
QC12Y-10*600010mm450kN/cm6000mm2°20~1000mm5 Kali/menit15KW6500*2100*230024000Kg
QC12Y-12*250012mm450kN/cm2500mm1°40'20~600mm9 Kali/menit18.5KW3140*2150*20009000Kg
QC12Y-12*320012mm450kN/cm3200mm1°40'20~600mm9 Kali/menit18.5KW3880*2150*200010800Kg
QC12Y-12*400012mm450kN/cm4000mm1°40'20~1000mm8 Kali/menit18.5KW4680*2150*200013000Kg
QC12Y-12 * 500012mm450kN/cm5000mm2°20~1000mm6 Kali/menit18.5KW5900*2150*200016000Kg
QC12Y-12*600012mm450kN/cm6000mm2°20~1000mm5 Kali/menit18.5KW6900*2600*270029500Kg
QC12Y-12 * 800012mm450kN/cm8000mm2°20~1000mm5 Kali/menit18.5KW9000*3500*350046500Kg
QC12Y-16 * 250016mm450kN/cm2500mm2°30'20~600mm9 Kali/menit22KW3140*2150*200011000Kg
QC12Y-16 * 320016mm450kN/cm3200mm2°30'20~600mm8 Kali/menit22KW388
0*2150*2000		13000Kg
QC12Y-16 * 400016mm450kN/cm4000mm2°30'20~1000mm8 Kali/menit22KW4650*2150*220016300Kg
QC12Y-16 * 500016mm450kN/cm5000mm2°30'20~1000mm6 Kali/menit22KW5900*2600*270020000Kg
QC12Y-16 * 600016mm450kN/cm6000mm2°30'20~1000mm5 Kali/menit22KW6900*2700*270036000Kg
QC12Y-16 * 800016mm450kN/cm8000mm2°30'20~1000mm5 Kali/menit22KW9000*3500*350075000Kg
QC12Y-20 * 250020mm450kN/cm2500mm3°20~1000mm8 Kali/menit22KW3440*2300*250015800Kg
QC12Y-20 * 320020mm450kN/cm3200mm3°20~1000mm8 Kali/menit22KW4150*2350*270018500Kg
QC12Y-20 * 400020mm450kN/cm4000mm3°20~1000mm5 Kali/menit22KW4850*2600*270021500Kg
QC12Y-20 * 600020mm450kN/cm6000mm3°20~1000mm4 Kali/menit30KW6700*3000*300047000Kg
QC12Y-25*250025mm450kN/cm2500mm3°20~1000mm8 Kali/menit37KW3200*2700*290019000Kg
QC12Y-25 * 320025mm450kN/cm3200mm3°20~1000mm5 Kali/menit37KW4200*2700*290023000Kg
QC12Y-30*250030mm450kN/cm2500mm3°20~1000mm4 Kali/menit37KW3300*2900*300023500Kg
QC12Y-30*320030mm450kN/cm3200mm3°30'20~1000mm4 Kali/menit40KW4200*2900*320026000Kg
QC12Y-40 * 250040mm450kN/cm2500mm4°20~1000mm3 Kali/menit55KW3200*3300*300038000Kg
QC12Y-40 * 320040mm450kN/cm2500mm4°1000mm3 Kali/menit55KW4300*3300*320049000Kg

rincian

PROSES GESER

Desain sempurna di setiap aspek; Dengan memilih guillotine CNC yang baru dan lebih baik, kami akan mendapatkan keamanan maksimum, akurasi tinggi, dan kemudahan penggunaan yang unik.

Celah blade, sudut pemotongan, dan panjang pemotongan semuanya disesuaikan berdasarkan pemilihan material dan ketebalan secara otomatis.

Bagian penting dari rem tekan dan mesin geser KEC diproduksi di Jerman.

Komponen yang dipilih dengan cermat berasal dari mitra jangka panjang secara global.

Kami mengandalkan kualitas kami dan oleh karena itu memberikan guillotine kami garansi 3 tahun.

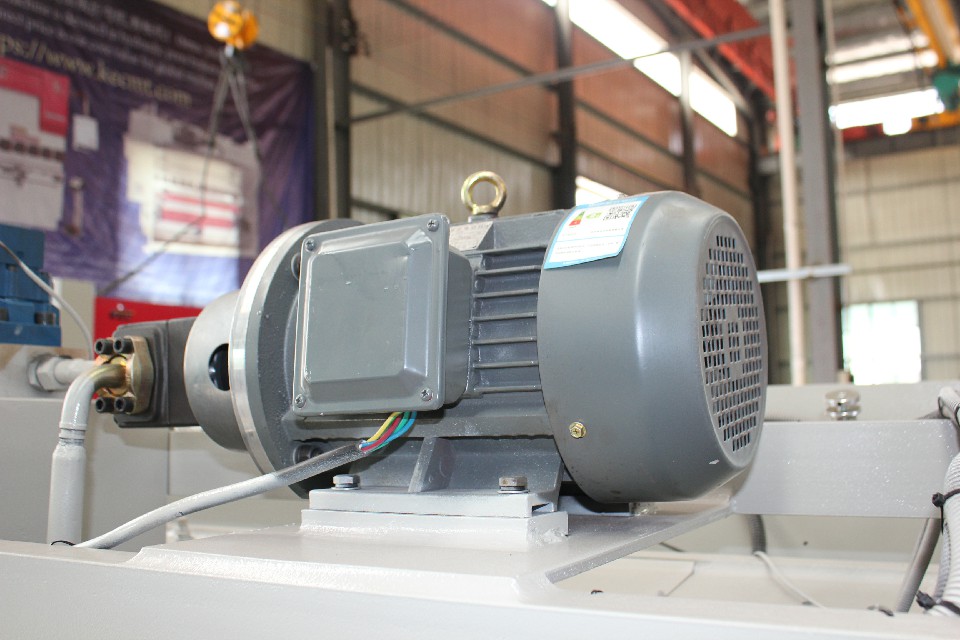

Motor utama Siemens

Menggunakan Siemens Motor menjamin masa pakai alat berat, dan mengurangi kebisingan saat bekerja.

Penyesuaian cepat Blade Clourancant

Mekanisme penyesuaian cepat untuk mengatur ulang jarak blade. Pengoperasian yang mudah dengan tangan. mewujudkan penyesuaian jarak blade tanpa langkah.

Regulator Vertikalitas Pemosisian Depan

Perangkat pemosisian depan, pengaturan vertikalitas dan perangkat pemosisian pada dukungan depan paling kiri, menjamin presisi pemotongan, pengoperasian yang mudah, praktis dan efisien.

Bola Baja Bergulir Meja Kerja

Menggulung bola baja meja kerja dapat mengurangi gesekan, melindungi permukaan benda kerja.

12mm 3200mm Mesin Geser Hidrolik Guillotine Mesin Pemotong Lembaran Baja Cnc

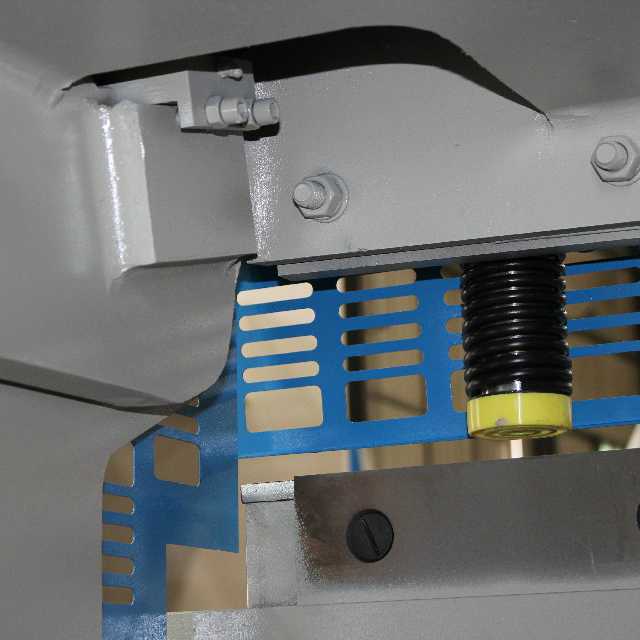

Silinder Tekanan Pegas bawaan

Ujung bawahnya dilengkapi dengan paking bahan khusus, mengontrol tekanan dengan hati-hati, menghindari paduan aluminium atau bahan lunak lainnya
bahan yang dicetak.

Pengukur Belakang Presisi Tinggi

Pengukur belakang struktur pemandu linier sekrup bola yang unik dan baru memastikan akurasi pemosisian yang tinggi. Aturan pemandu balok yang dapat disesuaikan dan struktur transmisi sinkron, stabil dan andal. Struktur mekanisme pengangkatan opsional untuk memotong benda kerja keluar dari kisaran pengukur belakang. Saat memotong pelat logam tipis dan lebar, perangkat pendukung pneumatik dapat dipilih. Peningkatan jangkauan posisi membuat pemotongan lebih efisien dan akurat.

Kabinet Listrik Stabil

Listrik Schneider Prancis yang tahan lama memastikan pengoperasian mesin yang stabil. Koneksi dan pengaturan saluran yang wajar sangat mengurangi tingkat kegagalan. Dan operator dan semua bagian mesin memainkan perlindungan yang baik. Servo dan drive opsional untuk meningkatkan akurasi pemosisian sumbu balik (X).

KONFIGURASI

Sistem Kontrol CNC: Kontrol Estun E21S dari Nanjing

Komponen listrik : Schneider Electrical dari Perancis

Motor Utama: Siemens dari Jerman Merek

Sensor pengukuran sudut: OPKON dari Türkçe Brand

Penggerak Inverter: Motor Servo & Sistem Mengemudi DELTA Taiwan

PLC: Schneider Electrical dari bahasa Prancis

Pisau Pemotong: Perkakas Hiu dari China

Sistem Hidrolik: Bosch-Rexroth dari Jerman

Pompa Hidrolik: CERAH dari Merek USA atau Merek setara

Konektor tabung: Merek EMB dari Jerman

Panduan Sekrup Bola/ Liner: HIWIN dari Area Taiwan

12mm 3200mm Mesin Geser Hidrolik Guillotine Mesin Pemotong Lembaran Baja Cnc

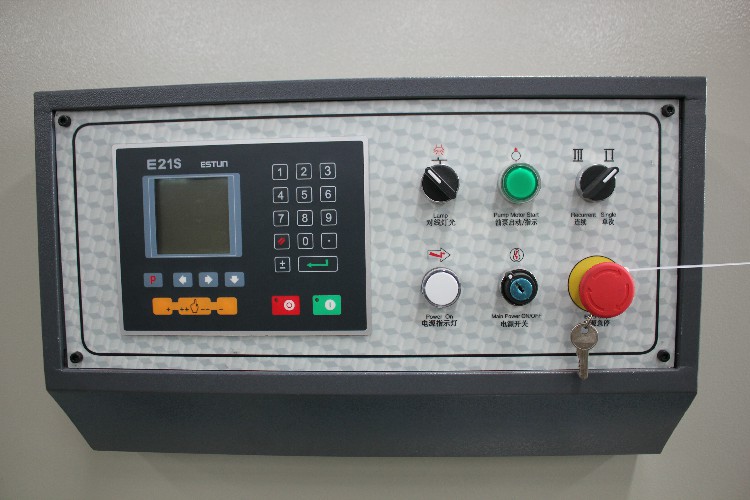

Pengontrol E21S

* Backgauge dan kontrol blok
* Kontrol untuk motor AC umum, inverter frekuensi
* Pemosisian cerdas
* Penghitung stok
* Pengaturan waktu penahanan / dekompresi
* Memori program hingga 40 program
* Hingga 25 langkah per program
* Pemosisian satu sisi
* Tarik kembali fungsi
* Satu kunci cadangan/pemulihan parameter
* mm/inci
* Cina / Inggris

12mm 3200mm Mesin Geser Hidrolik Guillotine Mesin Pemotong Lembaran Baja Cnc

FAQ

1. T: Kami melihat banyak merek Cina di pasaran, apakah semuanya produsen? Bagaimana dengan KEC/yaduan?

J: Memang benar bahwa di antara semua merek Cina itu, kebanyakan adalah merek dagang.
Tapi KEC/yaduan adalah produsen nyata yang telah membuat rem tekan hidrolik dan mesin geser sejak tahun 2008.

2. Q: Bagaimana cara mendapatkan kutipan akurat dari KEC?

A: Cukup berikan kami detail material, ketebalan maksimal, dan lebar maksimal yang ingin Anda kerjakan.

3. T: Dapatkah Anda melakukan layanan OEM?

J: Tentu. desain Anda atau persyaratan lain diterima, logo Anda sendiri dapat diterapkan pada mesin.

4. Q: Berapa biaya pengiriman dari China ke negara Anda?

A: Kami dapat mengirim mesin ke port atau alamat pintu Anda melalui laut.

Mohon beritahu kami pelabuhan terdekat atau alamat dengan kode pos.

Kami bekerja dengan beberapa agen pengiriman yang andal untuk mengatur pengiriman global dalam berbagai cara.

5. T: Berapa waktu tunggu rata-rata?

A: Untuk saham, lead time adalah sekitar 7 hari. Untuk produksi massal, lead time adalah 20-30 hari setelah menerima pembayaran deposit. Waktu tunggu menjadi efektif setelah menerima setoran. Jika waktu tunggu kami tidak sesuai dengan tenggat waktu Anda, Kami dapat mengatur produksi mendesak khusus untuk mengejar tenggat waktu kami. Dalam semua kasus kami akan mencoba untuk mengakomodasi kebutuhan Anda. Dalam kebanyakan kasus, kami dapat mengelola pengiriman cepat.

6. T: Dapatkah Anda memberikan dokumentasi pengiriman yang relevan?

A: Ya, kami dapat menyediakan sebagian besar dokumen termasuk
Daftar muatan;
Sertifikat Analisis / Kesesuaian;
Sertifikat CE, sertifikat COC;
Pertanggungan;
Negara Asal;
Surat Tagihan;
Daftar kemasan dan dokumen ekspor lainnya apa pun yang diperlukan.

7. Q: Apakah Anda menerima pembayaran LC?

A: Ya, biasanya pembayaran kami adalah 30% 70% T/T, pembayaran LC juga dapat diterima

8. Q: Bagaimana cara mengoperasikan mesin yang dipesan?

A: Video mesin sebelum pengiriman di pabrik kami akan dikirimkan kepada Anda secara langsung.

9. T: Bagaimana dengan layanan commissioning?

A: Kami dapat menawarkan layanan commissioning, pembeli harus membayar tiket pesawat.

10. T: Apa garansi produk?

A: Biasanya 3 tahun. Komitmen kami adalah untuk kepuasan Anda dengan produk kami. Dalam garansi atau tidak, itu adalah budaya perusahaan kami untuk mengatasi dan menyelesaikan semua masalah pelanggan untuk kepuasan semua orang.

11. T: Apakah Anda menjamin pengiriman produk yang aman dan terjamin?

A: Ya, kami selalu menggunakan kemasan ekspor berkualitas tinggi. Kami juga menggunakan kemasan padat khusus untuk barang-barang berbahaya dan pengirim penyimpanan dingin yang divalidasi untuk barang-barang yang sensitif terhadap suhu. Pengemasan khusus dan persyaratan pengepakan non-standar akan dikenakan biaya tambahan.

rincian

  • Maks. Lebar Pemotongan (mm): 3200
  • Maks. Ketebalan Pemotongan (mm): 12 mm
  • Tingkat Otomatis: Sepenuhnya Otomatis
  • Sudut Geser: 1,5 derajat
  • Panjang Blade (mm): 2400 mm
  • Perjalanan Backgauge (mm): 20 - 600 mm
  • Kedalaman Tenggorokan (mm): 150 mm
  • Kondisi: Baru
  • Daya (kW): 18,5 kW
  • Berat (KG): 10800 KG
  • Tegangan: 380V/50HZ/3PH
  • Dimensi (L * W * H): 3880 * 2150 * 2000
  • Tahun: 2021
  • Garansi: 3 tahun
  • Poin Penjualan Utama: Akurasi tinggi
  • Industri yang Berlaku: Toko Bahan Bangunan, Bengkel Mesin, Pabrik Manufaktur, Pekerjaan Konstruksi, Energi & Pertambangan
  • Lokasi Showroom: Kanada, Inggris, Amerika Serikat, Prancis, Jerman, Rusia, Jepang, Australia
  • Jenis Pemasaran: Produk Baru 2021
  • Laporan Uji Mesin: Disediakan
  • Inspeksi keluar video: Disediakan
  • Garansi komponen inti: 3 tahun
  • Komponen Inti: Bantalan, Motor, Pompa, Roda Gigi, PLC, Bejana tekan, Mesin, Gearbox
  • Sistem kontrol: Kontrol Estun E21 NC
  • Bahan pemotong: Baja Karbon Stainless Steel Logam
  • Layanan Purna Jual Disediakan: Suku cadang gratis, Instalasi lapangan, commissioning dan pelatihan, Layanan pemeliharaan dan perbaikan lapangan, Dukungan online, Dukungan teknis video
  • Layanan Setelah Garansi: Dukungan teknis video, Dukungan online, Suku cadang, Layanan pemeliharaan dan perbaikan lapangan
  • Lokasi Layanan Lokal: Kanada, Inggris Raya, Amerika Serikat, Prancis, Pakistan, Meksiko, Rusia, Australia, Afrika Selatan
  • Sertifikasi: CE
